在RF-/FOUNDATION Pro中,如何在距铲斗顶部边缘10 cm处输入铲斗基础的覆盖层?

回答

在RF-/FOUNDATION Pro中可以通过定义土壤剖面来实现。

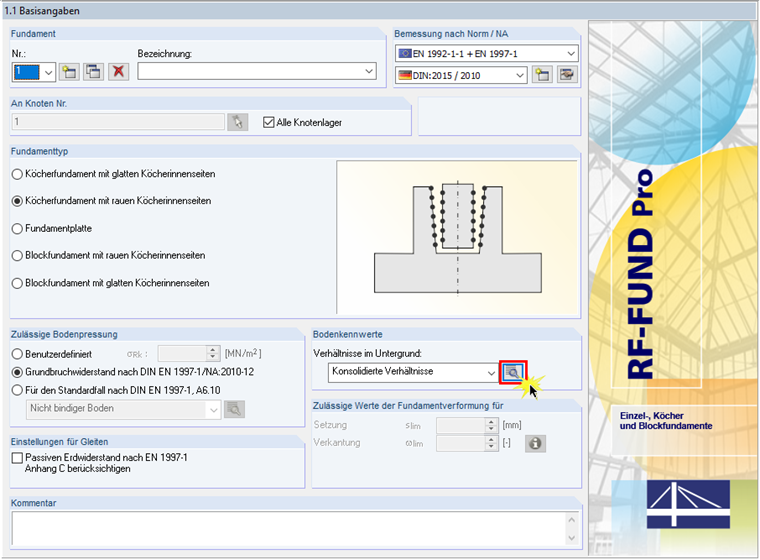

在输入对话框“ 1.1常规数据”中可以找到打开定义土壤剖面的对话框的按钮。

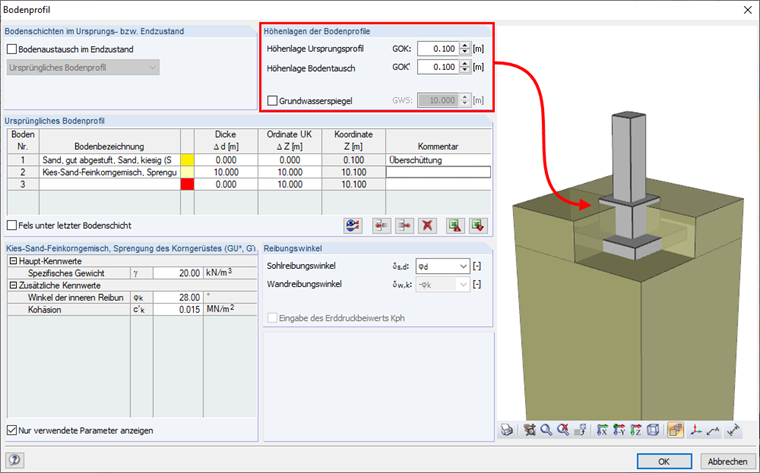

然后在“土壤剖面”对话框中设置PGL高度和PGL。


重要提示:
坡度线的轮廓不得高于地面标高的轮廓。
对于铲斗基础,PGL或PGL'是指铲斗的上边缘。

关键词

地基土层 基础 杯口基础
