FAQ 004468 ZH

重要的问题及解答

  • 常见问题与解答

This article was translated by Google Translator

View original text

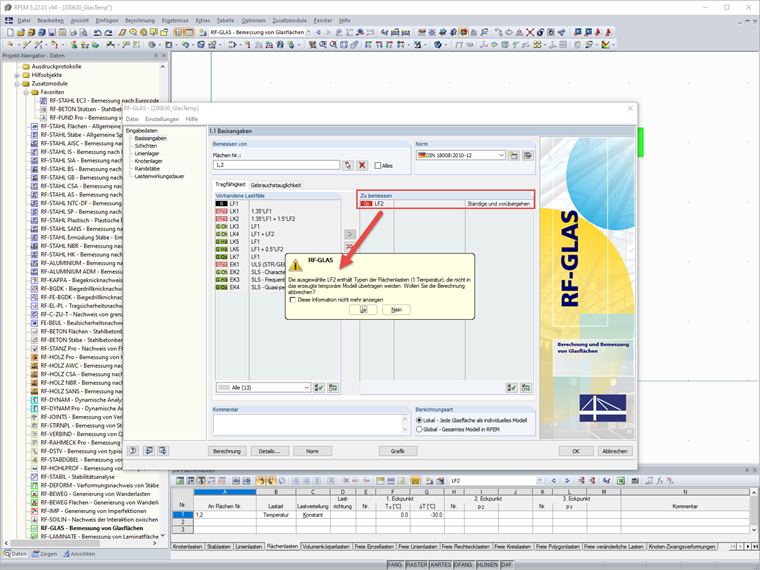

我想设计一个带有温度荷载的玻璃板。 在这种情况下会出现一条消息,说明荷载工况包含了未传递给所创建的临时模型的“温度”面荷载类型。 如何考虑温度荷载?

回答

一般的玻璃截面上作为面荷载的温度荷载不能通过在程序中建模为实体单元来考虑。 在默认设置下,玻璃板通过3D实体单元建模。

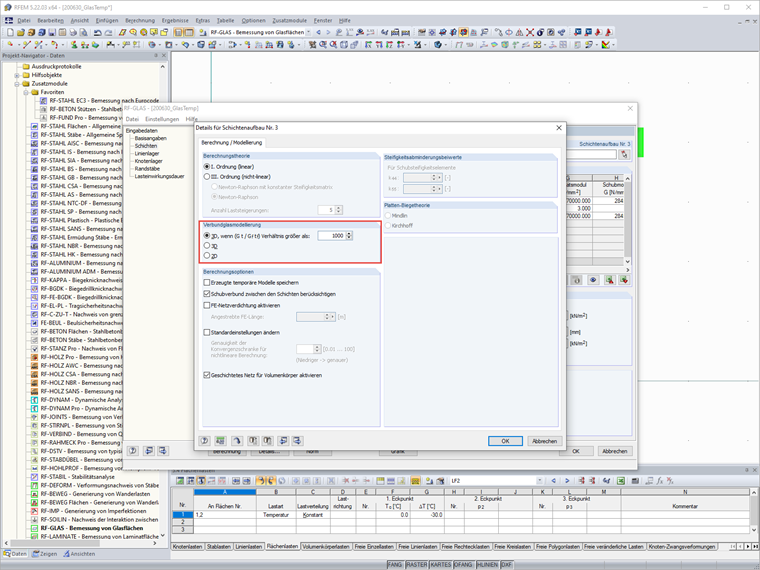

图片 02 - 夹层玻璃建模的默认设置

但是,二维计算可以将温度荷载建模为面荷载。 您可以在层结构的细节中进行设置,以便进行二维计算(板理论)。 在这种情况下,必要时还可以考虑层之间的剪力耦合。

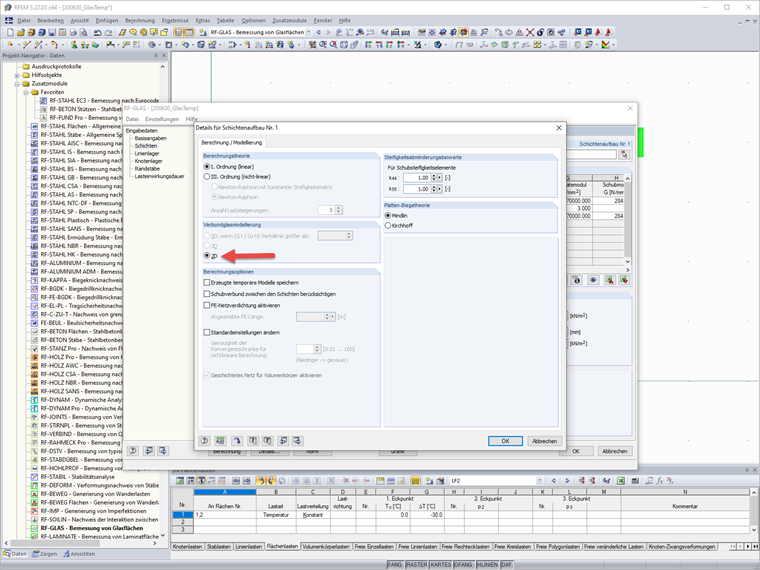

图片 03 - 层结构1:二维,不考虑剪力耦合

有关计算和使用夹层玻璃的更多详细信息,请参见技术文章“ 计算和使用夹层玻璃”

计算成功后,您将获得相应层结构的计算结果。 图04给出的结果是一个无剪切耦合的层结构示例。

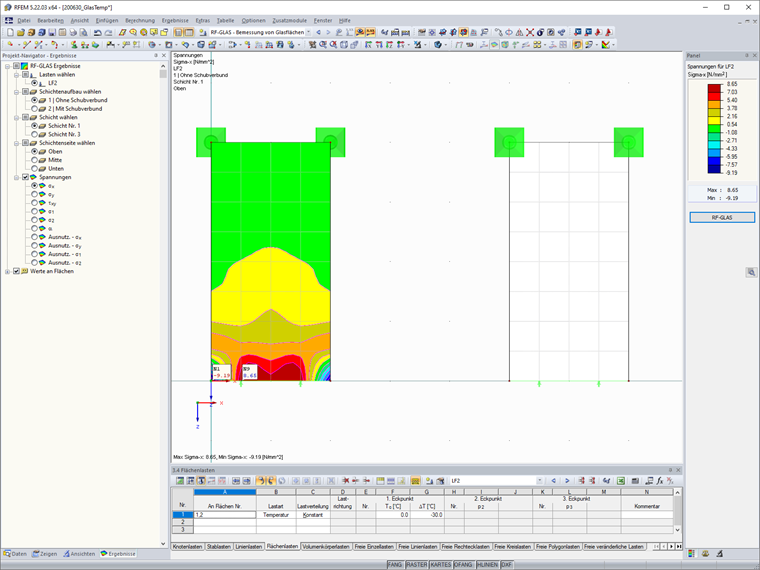

图片 04 - 层结构1:不考虑剪力耦合的结果

关键词

Laminated glass 夹层安全玻璃 温度荷载
