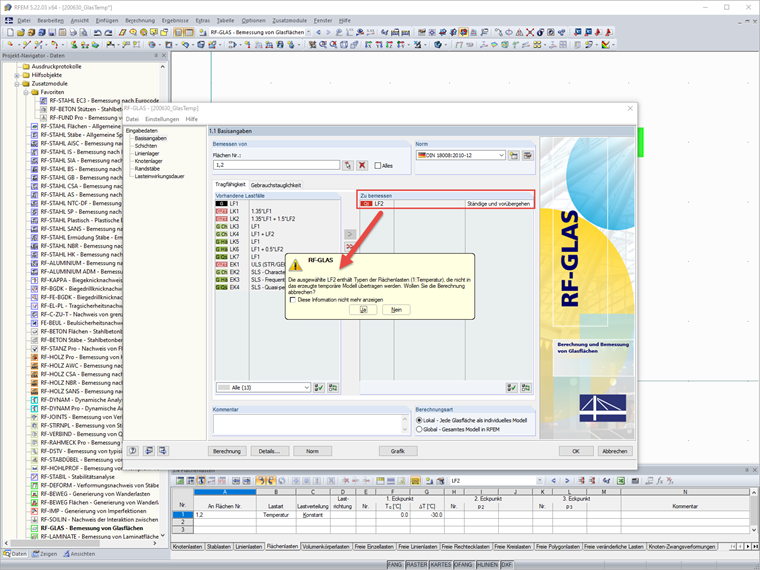

Chciałbym zaprojektować taflę szkła, która będzie obciążona temperaturą. W takim przypadku pojawia się komunikat, że przypadek obciążenia obejmuje typy obciążeń powierzchniowych „termicznych”, które nie są przenoszone do utworzonego modelu tymczasowego. Jak mogę uwzględnić obciążenia termiczne?

Odpowiedź

Obciążeń termicznych jako ogólnych powierzchniowych przekrojów szkła nie można uwzględniać poprzez modelowanie ich w programie jako elementów bryłowych. Przy domyślnych ustawieniach tafla szkła modelowana jest z wykorzystaniem elementów bryłowych 3D.

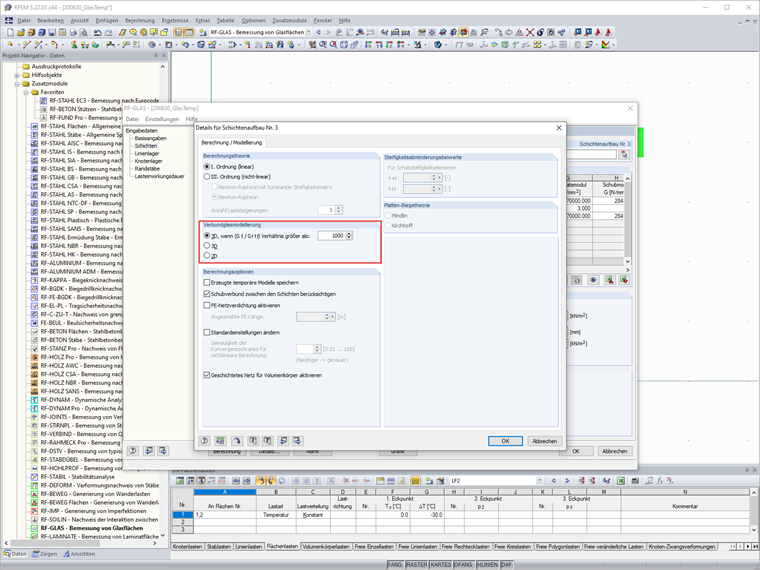

Rysunek 02 - Domyślne ustawienie dla modelowania szkła laminowanego

Obliczenia 2D umożliwiają jednak modelowanie obciążeń termicznych jako obciążeń powierzchniowych. Można to ustawić w szczegółach konstrukcji warstwowej, aby przeprowadzane były obliczenia 2D (teoria płyt). W takim przypadku można też uwzględnić połączenie ścinające pomiędzy warstwami.

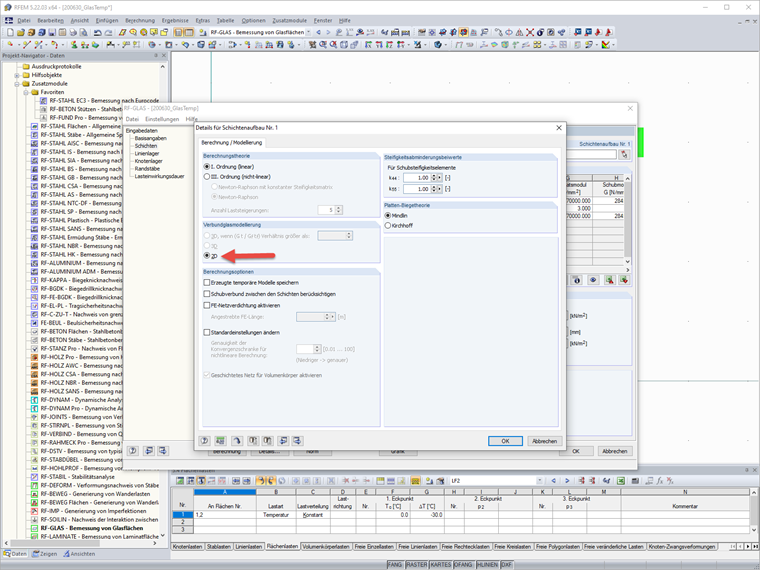

Rysunek 03 - Konstrukcja warstwy 1: 2D bez uwzględnienia połączenia ścinanego

Więcej informacji na temat obliczania i stosowania szkła laminowanego można znaleźć w artykule technicznym „ Obliczanie i zastosowanie szkła laminowanego ”.

Po pomyślnym zakończeniu obliczeń uzyskuje się wyniki dla danej struktury warstw. Rysunek 04 przedstawia wyniki jako przykład konstrukcji warstwowej bez połączenia ścinanego.

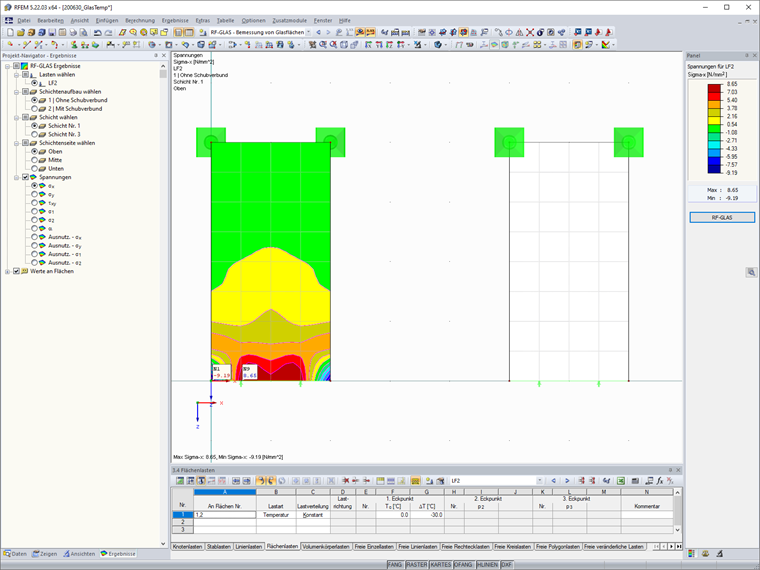

Rysunek 04 - Struktura warstwy 1: Wyniki bez uwzględnienia połączenia ścinanego
