Vorrei progettare una lastra di vetro con carichi di temperatura. Dabei erscheint der Hinweis, dass der Lastfall Typen der Flächenlasten "Temperatur" enthält, die nicht in das erzeugte temporäre Modell übertragen werden. Wie kann ich Temperaturlasten berücksichtigen?

Question

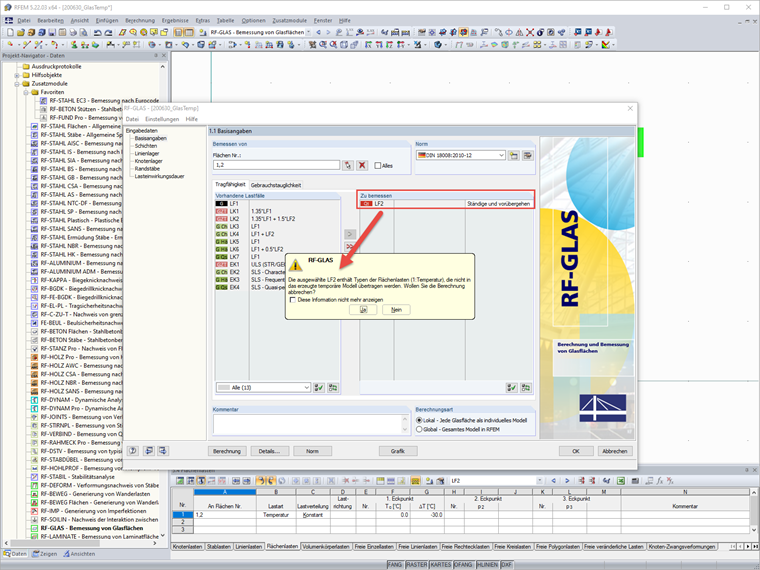

Vorrei progettare una lastra di vetro con carichi di temperatura. Dabei erscheint der Hinweis, dass der Lastfall Typen der Fl&#228;chenlasten "Temperatur" enth&#228;lt, die nicht in das erzeugte tempor&#228;re Modell &#252;bertragen werden. Wie kann ich Temperaturlasten ber&#252;cksichtigen?

Accepted Answer

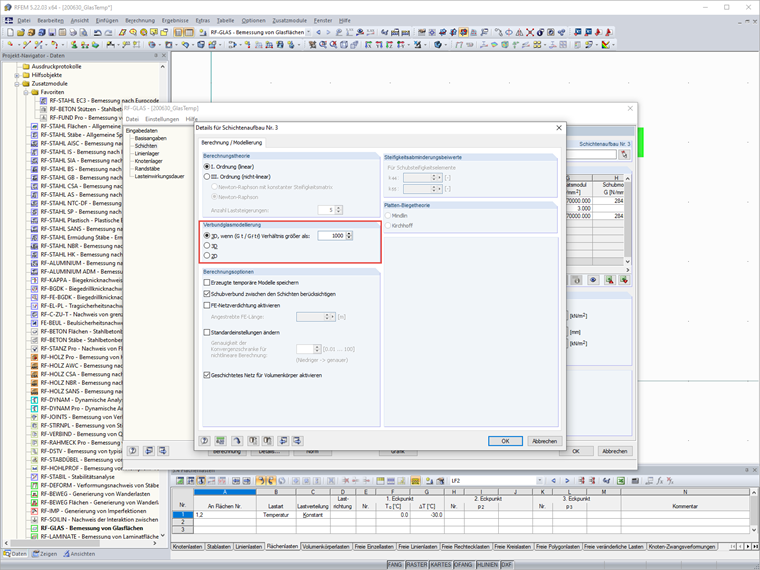

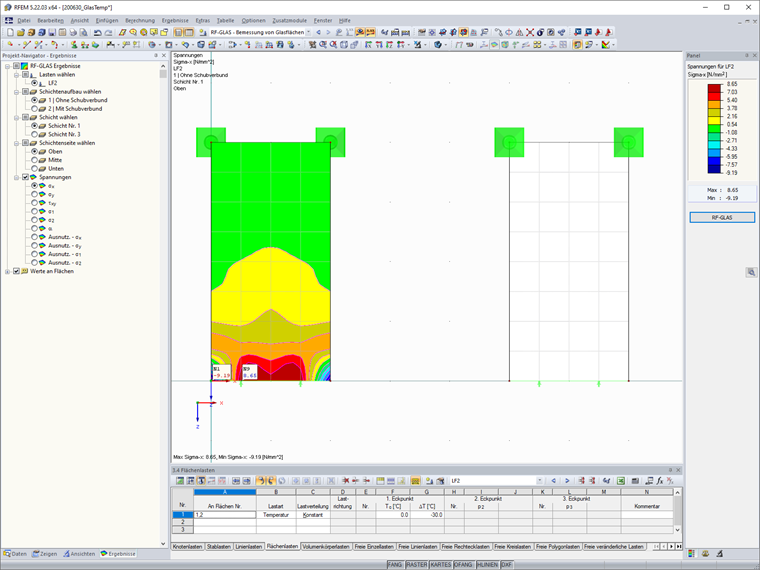

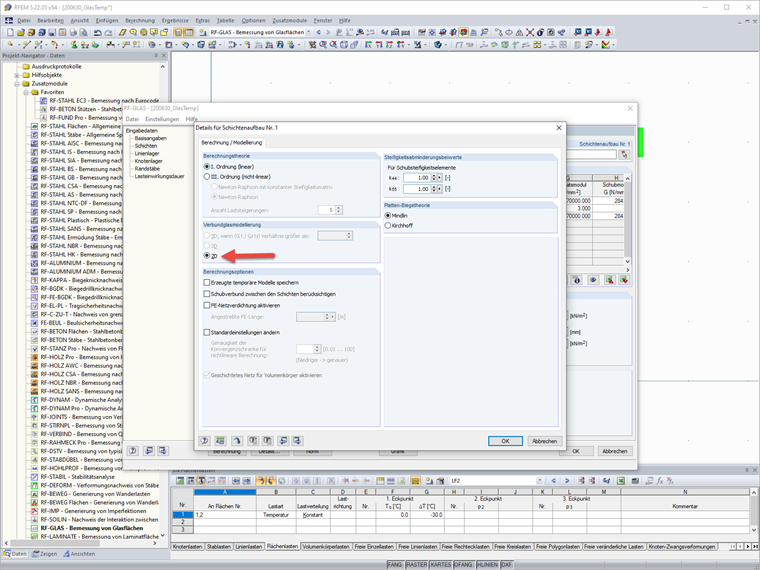

I carichi di temperatura come carichi superficiali su sezioni trasversali di vetro generali non possono essere considerati modellandoli come elementi solidi nel programma. Mit den Standardeinstellungen wird die Glasscheibe durch 3D-Volumenelemente modelliert.In der 2D-Berechnung sind Temperaturlasten als Fl&#228;chenlasten jedoch m&#246;glich. Sie k&#246;nnen dies in den Details f&#252;r den Schichtenaufbau anpassen, sodass eine 2D-Berechnung (Plattentheorie) durchgef&#252;hrt wird. Hierbei kann bei Bedarf auch der Schubverbund zwischen den Schichten ber&#252;cksichtigt werden.Weitere Details zur Berechnung und Verwendung von Verbundglas finden Sie im Fachbeitrag "Berechnung und Verwendung von Verbundglas".Nach der erfolgreichen Berechnung erhalten Sie die Ergebnisse f&#252;r den jeweiligen Schichtenaufbau. Das Bild 04 zeigt die Ergebnisse exemplarisch f&#252;r einen Schichtenaufbau ohne Schubverbund.

Carichi di temperatura su sezioni di vetro generali nel calcolo 2D
