回复:
在 RFEM 和 RSTAB 中,您可以将外部图像插入到打印报告中。

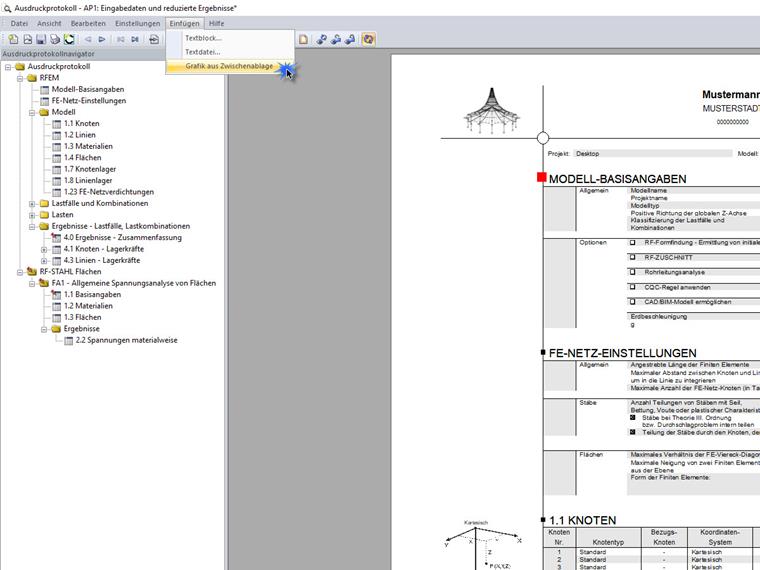

为此,您需要使用 [Ctrl+C] 将图像复制到剪贴板。 点击打印报告菜单中的“插入” → “剪贴板中的图像”,将图像插入到打印报告中。
该图像作为单独的部分出现在打印报告的末尾,您可以使用拖放功能将其移动到任何位置。
该功能还允许您在打印报告中打印裁剪平面。 为此,请对剪贴平面进行屏幕截图,并将其复制到剪贴板。
常见问题和解答 (FAQ)
在 RFEM 和 RSTAB 中,您可以将外部图像插入到打印报告中。
为此,您需要使用 [Ctrl+C] 将图像复制到剪贴板。 点击打印报告菜单中的“插入” → “剪贴板中的图像”,将图像插入到打印报告中。
该图像作为单独的部分出现在打印报告的末尾,您可以使用拖放功能将其移动到任何位置。
该功能还允许您在打印报告中打印裁剪平面。 为此,请对剪贴平面进行屏幕截图,并将其复制到剪贴板。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
