回复:

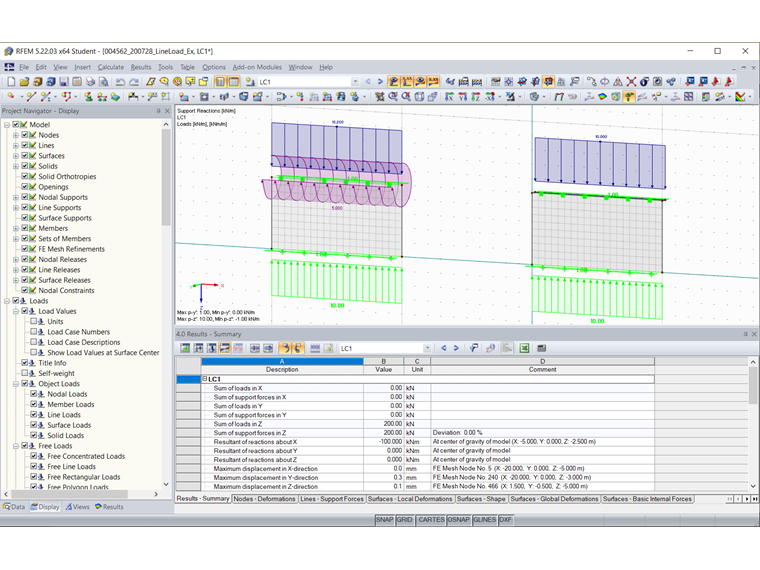

这里有几种选择。

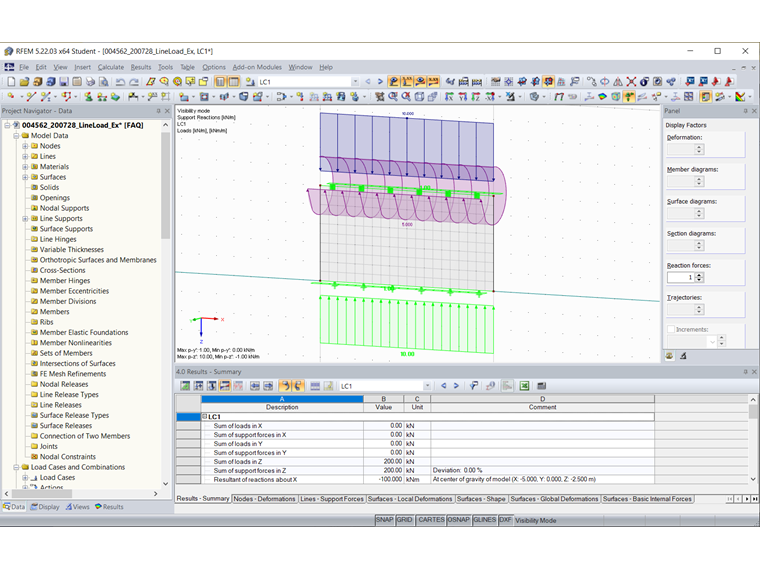

一方面可以将偏心荷载分解为竖向和弯矩,然后使用线荷载建模。

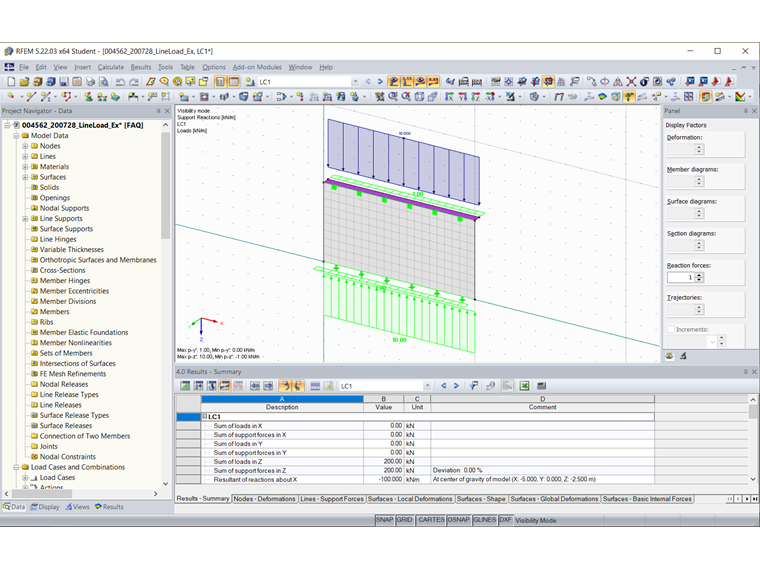

另一方面,可以通过附加一个面类型 - 刚度“刚性”的面将线荷载偏心地施加到面上。
常见问题和解答 (FAQ)
这里有几种选择。
一方面可以将偏心荷载分解为竖向和弯矩,然后使用线荷载建模。
另一方面,可以通过附加一个面类型 - 刚度“刚性”的面将线荷载偏心地施加到面上。
