Jak mohu zohlednit vnesení excentrického zatížení u ploch?

Odpověď

V tomto ohledu máte k dispozici několik možností.

Na jedné straně lze excentrické zatížení rozložit na svislou složku a momentovou složku a modelovat zatížení pomocí zatížení na linii.

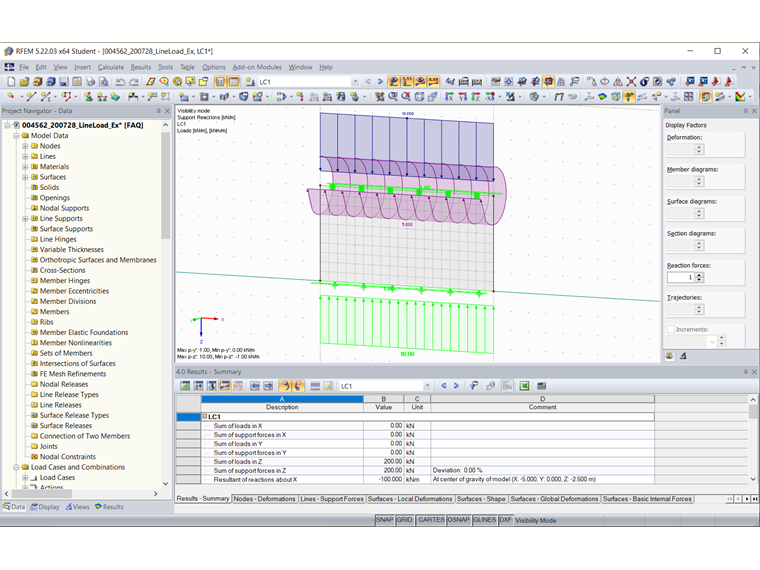

Obr. 02 - Zatížení jako zatížení na linii a podíl moment

Další možností je nechat působit zatížení na linii pomocí přídavné plochy s typem tuhosti "Tuhá".

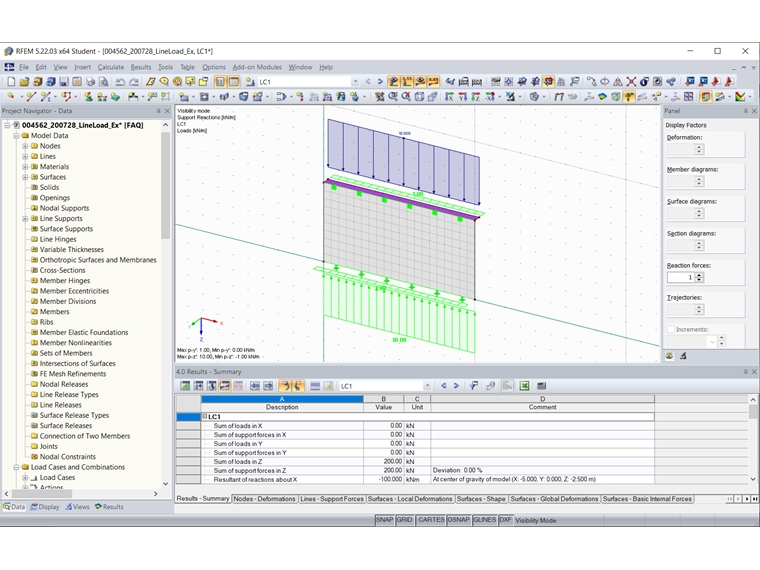

Obr. 03 - Zatížení jako zatížení na linii pomocí tuhé plochy
