在 RF-CONCRETE Surfaces 中显示配筋的选项

在 RF-CONCRETE Members 中可以使用渲染结果图查看钢筋结构。 Geht das für die Ergebnisse aus RF-BETON Flächen auch? In Form von Einzelstäben oder Matten?

回复:

不，这在RF-CONCRETE Surfaces（当前开发状态）中是不可能的。

Wenn Sie in RF-BETON Flächen eine Grundbewehrung und/oder den Nachweis der Gebrauchstauglichkeit aktiviert haben, dann stehen Ihnen im Ergebnisse-Navigator mehrere Optionen zur grafischen Darstellung der "vorhandenen Bewehrung" zur Verfügung.

Hierbei wird allerdings kein Rendering der Bewehrungsstäbe bzw. Mattenbewehrung generiert. Es handelt sich vielmehr um eine farbliche Darstellung der Ergebniswerte in [cm²/m] für die Längsbewehrung bzw. in [cm²/m²] für die Schubbewehrung.

FAQ|004579
ZH | 国旗 常见问题和解答 (FAQ)
常见问题解答 004579 | 在 RF‑CONCRETE Members 中，我可以显示给定钢筋的渲染...

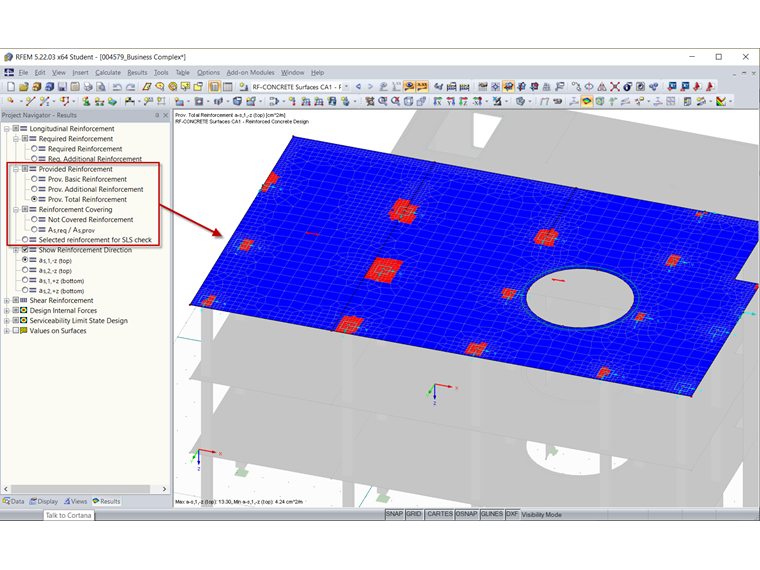

RF-CONCRETE Surfaces 结果导航器中的选项
