3. August 2020

Frage

In RF-BETON Stäbe kann ich ein Rendering der vorhandenen Bewehrung in der Struktur anzeigen lassen. Geht das für die Ergebnisse aus RF-BETON Flächen auch? In Form von Einzelstäben oder Matten?


Antwort:

Nein, in RF-BETON Flächen geht dies leider (im aktuellen Entwicklungsstand) nicht.

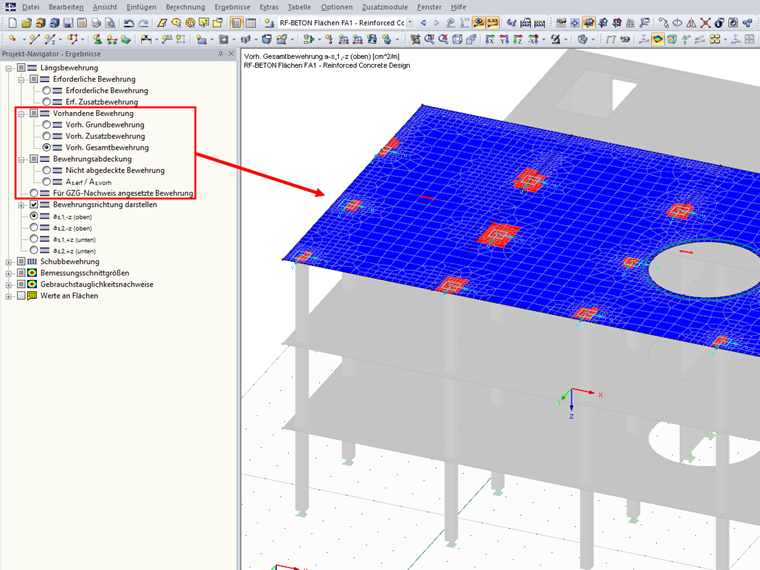

Wenn Sie in RF-BETON Flächen eine Grundbewehrung und/oder den Nachweis der Gebrauchstauglichkeit aktiviert haben, dann stehen Ihnen im Ergebnisse-Navigator mehrere Optionen zur grafischen Darstellung der "vorhandenen Bewehrung" zur Verfügung.

Hierbei wird allerdings kein Rendering der Bewehrungsstäbe bzw. Mattenbewehrung generiert. Es handelt sich vielmehr um eine farbliche Darstellung der Ergebniswerte in [cm²/m] für die Längsbewehrung bzw. in [cm²/m²] für die Schubbewehrung.
