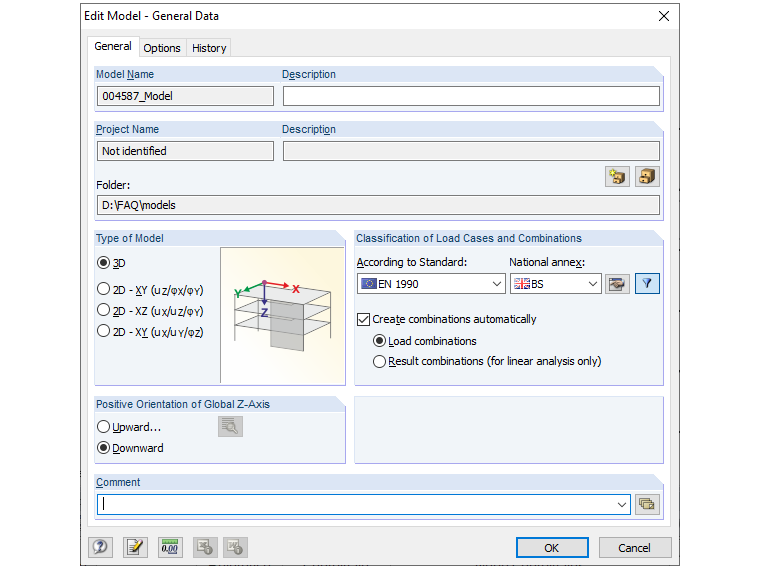

- 在基本数据中激活组合的自动生成(图01)

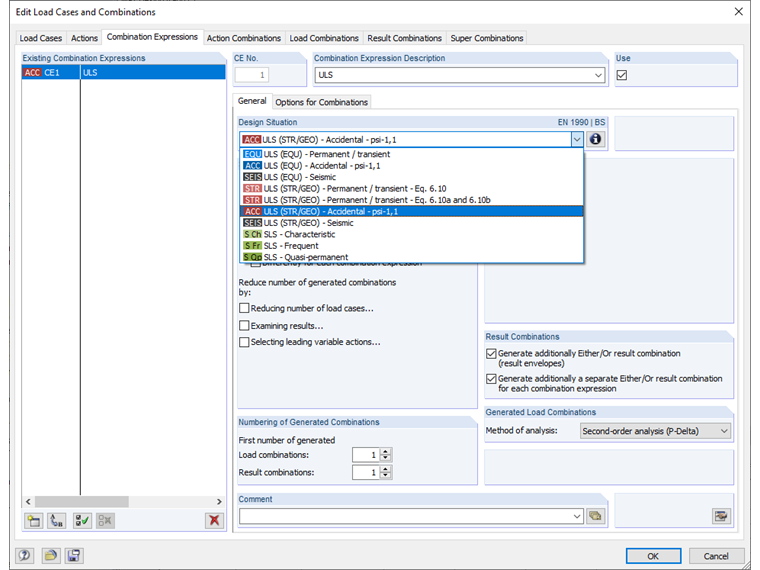

- 在“组合表达式”选项卡中选择偶然组合,并且柱间间距为psi1或者psi2 (图02)。
- 理想情况下,创建具有结果包络的组合。
- 在附加模块 RF-/TIMBER Pro 中,选择“抗火承载力”选项卡,
偶然设计状况(例如北德平原)
例如,我是否也可以使用自动生成偶然组合的功能?
回复:
在许多网络课堂和在线视频中,都介绍了自动荷载组合,例如欧洲规范。 您可以在YouTube 上找到相关视频。 但是,由于时间原因,在这些网络课堂和视频中通常不会出现偶然组合,例如发生火灾或地震时出现偶然组合。在 RFEM 5 或 RSTAB 8 中生成偶然组合,与承载能力极限状态 (ULS) 或正常使用极限状态 (SLS) 的组合一样简单和灵活。 附件中有视频介绍。
一般情况下需要进行以下操作(结构和荷载工况已经定义):
常见问题和解答 (FAQ)
作者
Ackermann 先生是该公司的销售联系人。
下载
您有什么问题想问的吗?
在 RFEM 6 中的“多层面”模块中可以定义多层结构。 如果在模型的基本数据中激活了该模块,那么就可以为任何材料模型定义层结构。 例如,各向同性材料和正交各向异性材料的材料模型也可以相互组合使用。
RFEM 6、RSTAB 9 和 RSECTION 的 API 是基于网络服务的概念。 为了更好地介绍该主题,在下面的文章中将进一步使用C#示例进行说明。
Die Lagerung der Brettsperrholzplatte verdient besondere Beachtung. Üblicherweise wird eine Brettsperrholzwand mit Schubverankerungen gegen das Abscheren und mit Zugankern gegen abhebende Kräfte gesichert.
Einer der Vorteile bei der Eingabe der Struktur in RFEM ist die vollkommene Freiheit bei der Wahl der Geometrie. So ist es ohne Weiteres möglich, eine Konstruktion zu wählen, bei der, wie im Bild dargestellt, einspringende geschwungene Ecken vorhanden sind.
在层结构数据库中可以找到以下正交胶合木制造商:
- Binderholz (USA)
- KLH(美国,加拿大)
- Calle buck(美国,加拿大)
- Nordic Structures(美国,加拿大)
- Mercer Mass Timber
- SmartLam
- 斯特林结构
- Lignatec第32版“瑞士生产的正交胶合木”中列出的上部结构。
当从层结构库中导入一个结构时,所有相关的参数会被自动导入。 该视频教学的内容和数量正在不断扩展。
有一点是绝对无可争议的: 网络服务和应用程序编程接口涵盖了建筑行业中的通用方面。 但是,存在一个问题。 在进行计算和设计时,每个地区、国家、公司和土木工程师需要不同的功能。 每个人都有自己的要求。 我们已经解决了这个问题。 使用网络服务和设计应用程序接口,您可以轻松创建自己的计算和设计系统。 始终在您身边: 承接了 RFEM、RSTAB 和 RSECTION 的性能和可靠性。
适应性和自动化结构分析与设计的需求越来越大。 网络服务技术使用户可以快速准确地创建特定的功能。 我们的客户可以选择自己独立开发或与我们合作共同开发此类解决方案。 在那里你可以看到并亲自尝试一下!
- 一般应力验算
- 完全集成在 RFEM 中应力和利用率的图形和数值结果
- 可以灵活设计不同的层结构
- 输入工作少,效率高
- 可根据需要详细设置计算选项
- RFEM 会根据选定的材料模型和包含的层生成面的局部整体刚度矩阵。 有以下材料模型可供选择:
- 正交各向异性
- 各向同性
- 用户定义
- 混合(用于材料模型的组合)
- 将经常使用的层结构保存到数据库中
- 计算基本应力、剪应力和等效应力
- 除了基本应力外,还会有按照 DIN EN 1995-1-1 的必要应力以及这些应力之间的相互作用作为计算结果。
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力按照不同的假设:
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 按照 Mindlin 或 Kirchhoff 矩阵,或者由用户自己定义横向剪应力
- 正常使用极限状态验算,例如验算面位移
- 用户定义挠度限值预先设置
- 可以考虑层耦合
- 在表格和图形中分别显示输出各个应力组成部分和应力利用率
- 模型中每一层的应力结果
- 需要进行设计的面列表
- 可以实现层之间完全无剪力耦合
