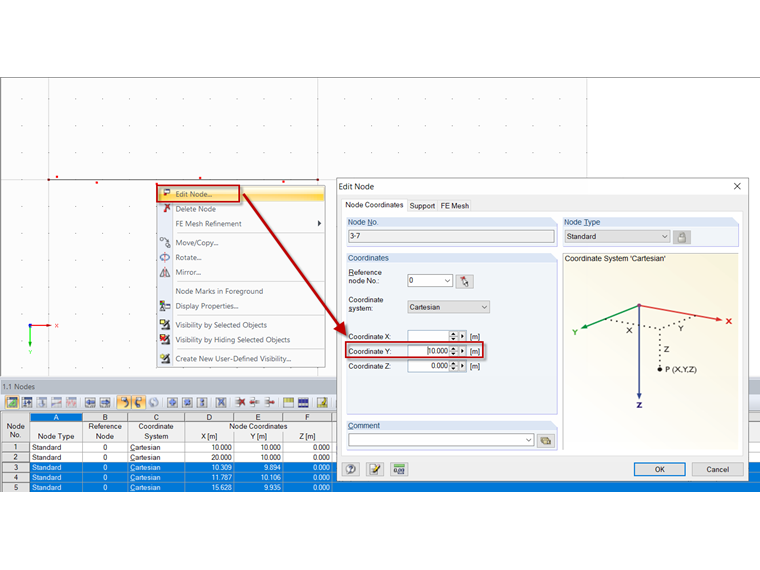

最快的方法是同时编辑多个节点的坐标。 请按照下列步骤操作: 选择所有受影响的节点(通过绘制一个窗口或使用 Ctrl 键选择它们)并编辑它们(例如,通过双击所选节点之一)。 打开“编辑节点”对话框。 已经统一的坐标被指定为一个值。 数值不同的方向不显示数值。 可以同时调整所有节点的坐标。
在显示的示例中,应将 Y 坐标输入到所需的值,以便在线上移动节点。 该过程显示在所附的视频中。
如果之后想要通过节点划分线,可以使用“连接线或杆件”功能。 因此,线被划分为多个节点,并创建了几条新线。
最快的方法是同时编辑多个节点的坐标。 请按照下列步骤操作: 选择所有受影响的节点(通过绘制一个窗口或使用 Ctrl 键选择它们)并编辑它们(例如,通过双击所选节点之一)。 打开“编辑节点”对话框。 已经统一的坐标被指定为一个值。 数值不同的方向不显示数值。 可以同时调整所有节点的坐标。
在显示的示例中,应将 Y 坐标输入到所需的值,以便在线上移动节点。 该过程显示在所附的视频中。
如果之后想要通过节点划分线,可以使用“连接线或杆件”功能。 因此,线被划分为多个节点,并创建了几条新线。
Effler 女士负责我们客户动力分析产品的开发并提供技术支持。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
