Ujednolicić współrzędne

Niektóre węzły po zaimportowaniu pliku nie leżą dokładnie na linii. Gibt es eine Möglichkeit, die Koordinaten zu vereinheitlichen?


Odpowiedź:

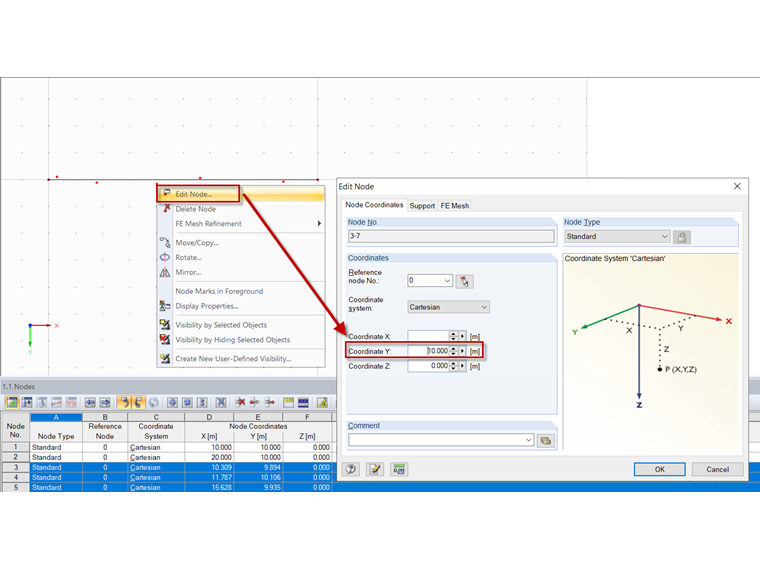

Najszybszym sposobem jest jednoczesna edycja współrzędnych kilku węzłów. W tym celu należy wykonać następujące kroki: Wählen Sie alle betroffenen Knoten aus (durch Aufziehen eines Fensters oder durch Selektion mit der Strg-Taste) und bearbeiten diese (z. B. durch Doppelklicken eines der selektierten Knoten). Es öffnet sich das Fenster "Knoten bearbeiten". Jene Koordinaten, welche bereits einheitlich sind, sind als Wert angegeben. In den Richtungen, bei denen sich Werte unterscheiden, wird kein Wert angezeigt. Sie haben hier die Möglichkeit, für alle Knoten die Koordinaten gleichzeitig anzupassen.

In dem gezeigten Beispiel würden Sie für die Y-Koordinate den gewünschten Wert eingeben, um die Knoten auf die Linie zu verschieben. Das Vorgehen ist im beigefügten Video gezeigt.

Wenn die Linie im Nachgang durch die Knoten geteilt werden soll, bietet sich die Funktion "Linien/Stäbe verbinden" an. Damit wird die Linie in den Knoten unterteilt und es entstehen mehrere neue Linien.
