结果的差异也可能是由模型中引入的非线性单元造成的。 例如,由于荷载变化,在 LC 中可以停用“仅受拉”杆件,但在 CO 中可以激活“仅受拉”杆件。 在结果组合中添加 LC 时请记住非线性单元,因为在单个荷载工况的叠加过程中,失效对象的结果将被设置为零。 这可能会导致意想不到的结果。
问题
我希望我的荷载组合 (CO) 设置为线性分析的结果等于我的荷载工况 (LC) 设置的线性分析结果的总和。 为什么计算结果不符?
回复:

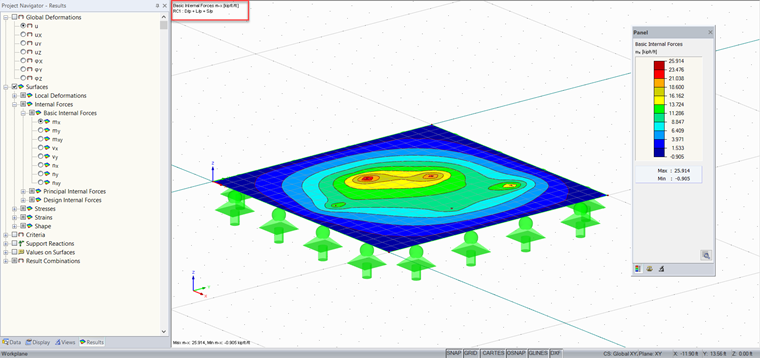

在 COs 和 RCs 中叠加 LC 的结果存在差异的原因是,在 CO 中同时施加所有荷载时,整个结构的荷载分布与在 RC 中将结果相加不同。 这是基于有限元分析,其中将所有荷载相加与单独求解 LC 并将结果相加是不同的。 你可以把它比作不同的运算顺序,简单地说。 您可以在下面的两个图像中看到比较。 图 02 是在 CO1 中添加的荷载工况,图 01 是在 RC1 中添加了荷载工况。
