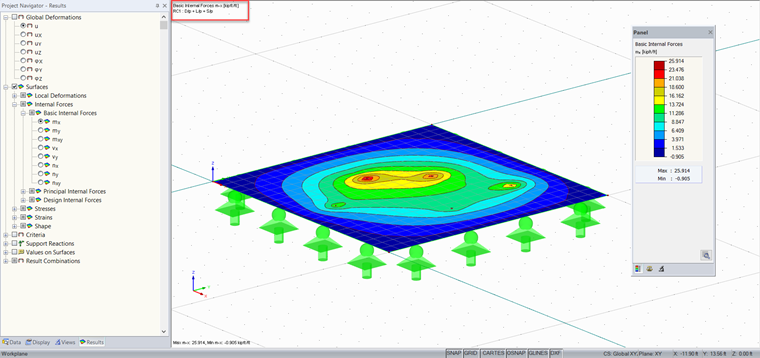

As diferenças nos resultados também podem ser causadas por elementos não lineares introduzidos no modelo. Por exemplo, as barras Só tração podem ser desativadas em um CC, mas ativadas em um CO devido a alterações de carregamento. Tenha em mente os elementos não lineares ao adicionar CC numa combinação de resultados, uma vez que os resultados dos objetos com falha serão definidos como zero durante o sobreposicionamento dos casos de carga individuais. Isto pode levar a resultados inesperados.
Pergunta
Esperava que os resultados das minhas combinações de cargas (CO) definidas numa análise linear correspondessem à soma dos resultados dos meus casos de carga (CC) também definidos numa análise linear. Por que razão os resultados não coincidem?
O Eng. Bacon é responsável pelas formações para clientes, apoio técnico e desenvolvimento de programas para o mercado norte-americano.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
