Pregunta

Esperaría que los resultados de mi combinación de carga (CO) establecida en un análisis lineal fueran iguales a la suma de los resultados de mis casos de carga (CC) también establecidos en un análisis lineal. ¿Por qué no coinciden los resultados?


Respuesta:

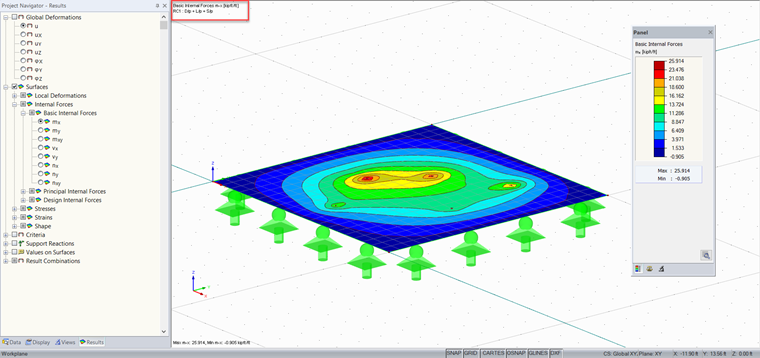

La razón de la diferencia en los resultados entre la superposición de CC en CO y CR es que cuando se aplican las cargas todas a la vez en un CO, se obtiene una distribución de carga diferente en toda la estructura que en el CR, donde se suman los resultados. Esto se basa en FEA, donde sumar todas las cargas juntas es diferente en comparación con resolver las LC individualmente y sumar los resultados. Puede compararlo con un orden de operaciones diferente, para decirlo de forma simple. Puede ver la comparación en las dos imágenes a continuación. La imagen 02 tiene los casos de carga sumados en CO1 y la imagen 01 tiene los LC sumados en RC1.


Las diferencias en los resultados también pueden deberse a elementos no lineales introducidos en el modelo. Por ejemplo, las barras de sólo tensión se pueden desactivar en un LC pero se pueden activar en un CO debido a los cambios de carga. Tenga en cuenta los elementos no lineales al agregar los CC en una combinación de resultados, ya que los resultados de los objetos que fallan se establecerán en cero durante el superposicionamiento de los casos de carga individuales. Esto podría llevar a resultados inesperados.
