Ich würde erwarten, dass die Ergebnisse meiner auf eine lineare Analyse gesetzten Lastkombination (LK) der Summe der Ergebnisse aus meinen Lastfällen (LF) gleichgesetzt mit einer linearen Analyse entsprechen. Warum stimmen die Ergebnisse nicht überein?

Antwort

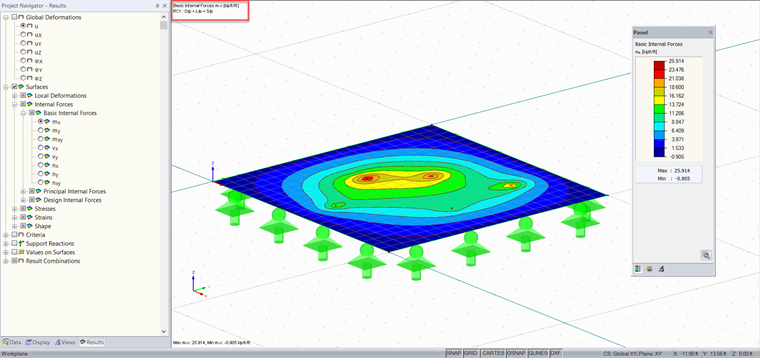

Der Grund für den Unterschied in den Ergebnissen zwischen der Überlagerung von LKs in LKs und EKs liegt darin, dass man, wenn man die Lasten auf einmal in einem LK anlegt, eine andere Lastverteilung über die gesamte Struktur erhält als in der LK, in der die Ergebnisse sind addiert. Dies basiert auf einer FEM, bei der die Addition aller Belastungen anders ist, als wenn die LKs jeweils einzeln gelöst und die Ergebnisse addiert werden. Kann vereinfacht mit einer anderen Reihenfolge von Operationen verglichen werden. Sie können den Vergleich in den beiden folgenden Bildern sehen. In Bild 1 sind die Lastfälle in LK1 aufsummiert und in Bild 2 die LKs in EK1 addiert.



Schlüsselwörter

Ergebniskombination Lastkombination Lastfall
