回复:
输入的抗剪钢筋的最小值可以通过两个设置进行控制:

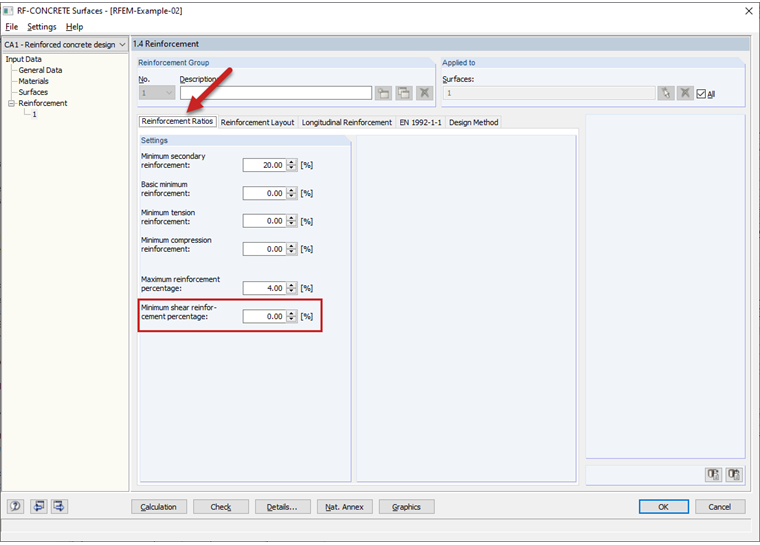

- 窗口 1.4 - 配筋率 - 最小抗剪配筋率

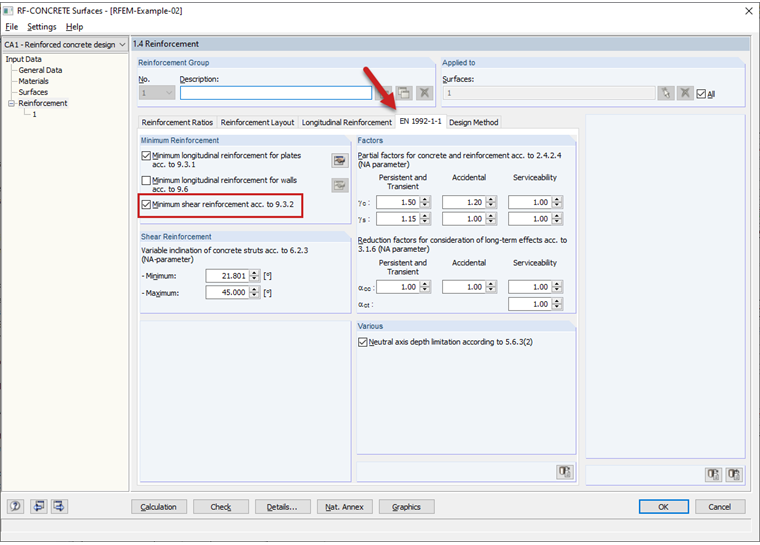

- 窗口 1.4 - 取决于规范,例如 DIN EN 1992‑1‑1 - 最小抗剪钢筋
请注意,根据 DIN EN 1992-1-1,最小抗剪钢筋是指整个板的宽高比。 由于 RF‑CONCRETE Surfaces 适用于任何面,并且需要对各个有限元单元进行设计,因此必须手动确定和输入该比值。
输入的抗剪钢筋的最小值可以通过两个设置进行控制:
请注意,根据 DIN EN 1992-1-1,最小抗剪钢筋是指整个板的宽高比。 由于 RF‑CONCRETE Surfaces 适用于任何面,并且需要对各个有限元单元进行设计,因此必须手动确定和输入该比值。
