板的正交各向异性方向

重要的问题及解答

  • 常见问题与解答

This article was translated by Google Translator

View original text

2021年07月16日

005023

Robert Martinec

RFEM

钢结构

结构分析

我有一个由梁支承的梯形屋面结构。 但是,梁上的弯矩比应该的小。 原因可能是什么?

回答

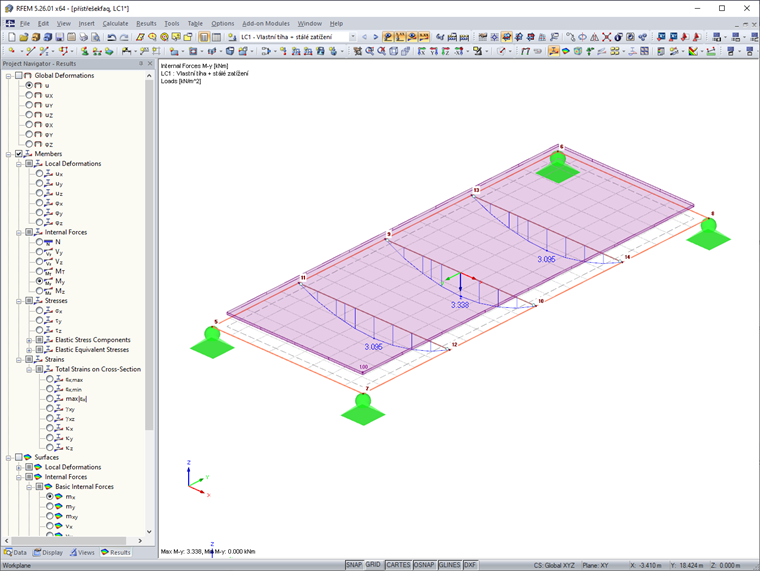

梯形板建模为正交各向异性面。在默认设置下,梯形弧形的拱形方向为x方向,与IPE 120梁的方向相同。

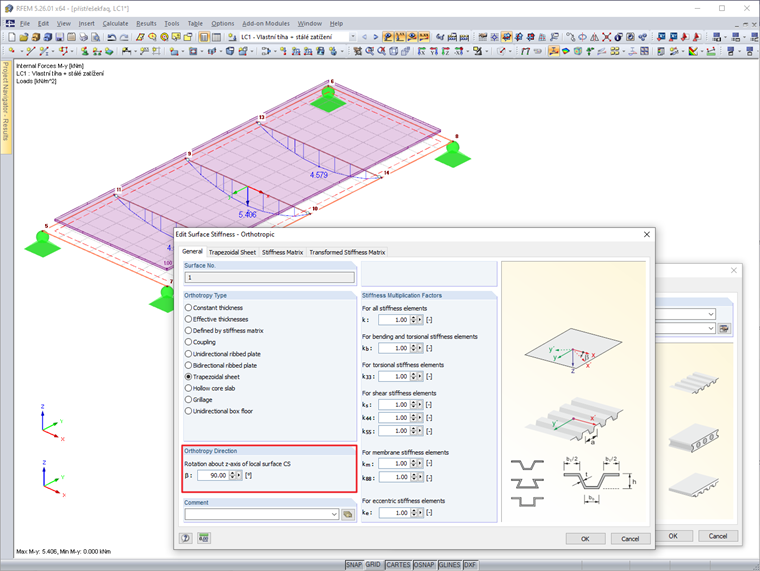

如果将正交各向异性的方向设置为与梁正交的90度,那么弯矩将会增加。 如果钣金件拱拱垂直于梁,则在第二方向上的刚度很小,因此荷载首先在IPE 120梁之间传递。

关键词

压型钢板 正交各向异性 正交各向异性方向
