回复:

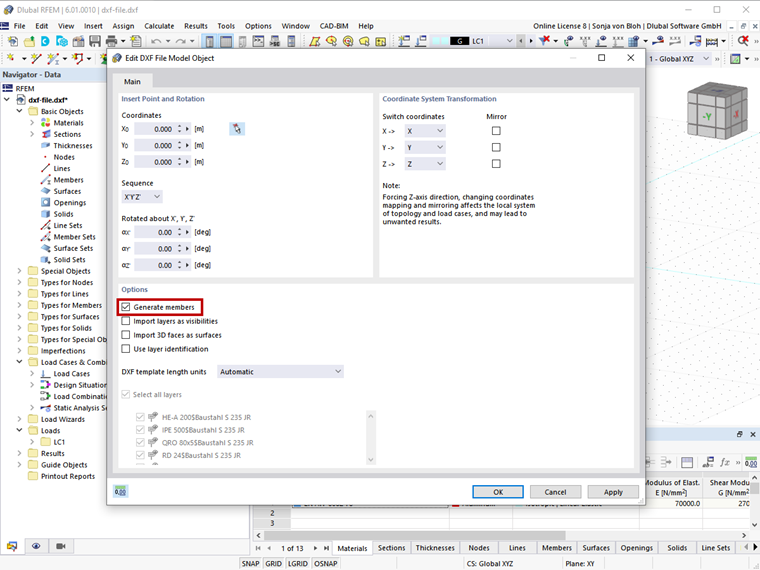

.dxf 文件中的线可以作为线或杆件导入。 您可以在导入对话框(图 01)的“主要”选项卡中选择“创建杆件”选项。
导入杆件时,层的名称将作为截面名称传递,并指定第一个预定义的材料。 如果从层名称中识别出 Dlubal 截面库中的截面和 Dlubal 材料库中的材料,则会将它们传递出去。 层名称必须采用[截面名称]$[材料名称]的格式(例如IPE 300$S235 )。
视频中显示了线/杆件的导入。
.dxf 文件中的线可以作为线或杆件导入。 您可以在导入对话框(图 01)的“主要”选项卡中选择“创建杆件”选项。
导入杆件时,层的名称将作为截面名称传递,并指定第一个预定义的材料。 如果从层名称中识别出 Dlubal 截面库中的截面和 Dlubal 材料库中的材料,则会将它们传递出去。 层名称必须采用[截面名称]$[材料名称]的格式(例如IPE 300$S235 )。
视频中显示了线/杆件的导入。
