Import dxf-Datei
Antwort

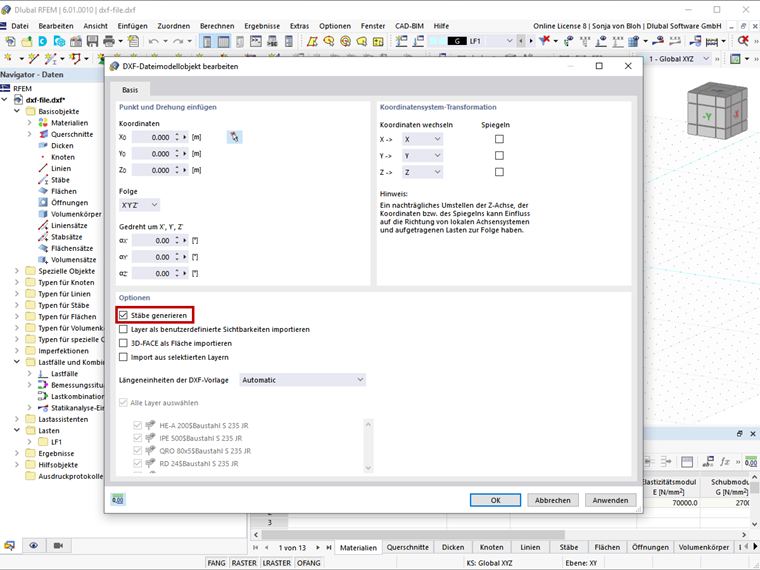

Die Linien in der dxf-Datei können wahlweise als Linien oder Stäbe importiert werden. Die Auswahl erfolgt über das Kontrollkästchen 'Stäbe generieren' im Register 'Basis' des Importdialogs (Bild 1).
Beim Import von Stäben werden die Namen der Layer als Querschnittsnamen übernommen und das erste Material aus den vordefinierten Materialien zugewiesen. Wird aus dem Layernamen ein Querschnitt der Dlubal-Profildatenbank und ein Material aus der Dlubal-Materialdatenbank erkannt, so werden diese übernommen. Der Layername ist hierbei im Format [Querschnittsname] $[Materialname] (beispielsweise IPE 300 $S235) anzugeben.
Der Import von Linien/ Stäben wird im Video gezeigt.
