软件中的荷载向导“风洞模拟”支持生成风洞模拟荷载工况。 该向导生成一个风洞模拟荷载工况和一个完整的模型输入,用于 RWIND 计算,其背景是用户自定义的角位置集。

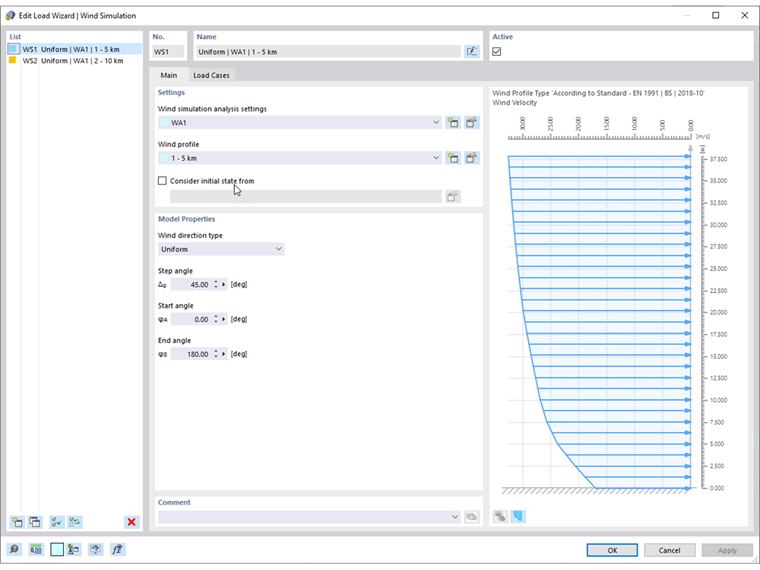

如果要根据角度施加不同的风剖面,则向导允许输入多个语句。 请按以下步骤操作:
- 打开风洞模拟荷载向导
- 在第一个输入句子中,定义在特定的角位置分段要考虑的风剖面
- 为相关角位置分段生成另一个带有另一个风剖面的输入块
- 重复步骤 3,直到覆盖所有线段
