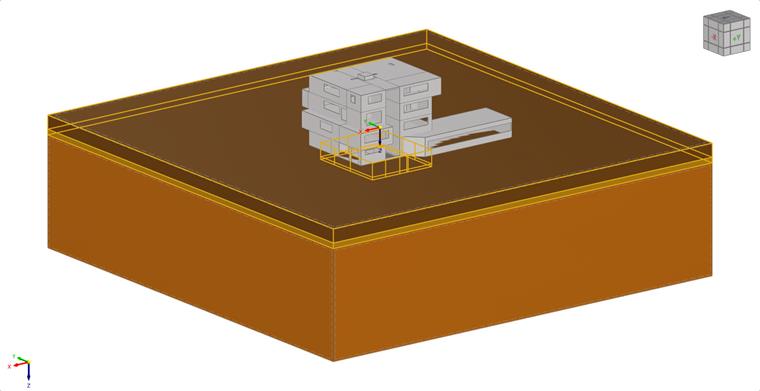

为了正确考虑土层中结构的支座作用,必须对土层进行挖掘或在实体处设置一个相应的洞口。

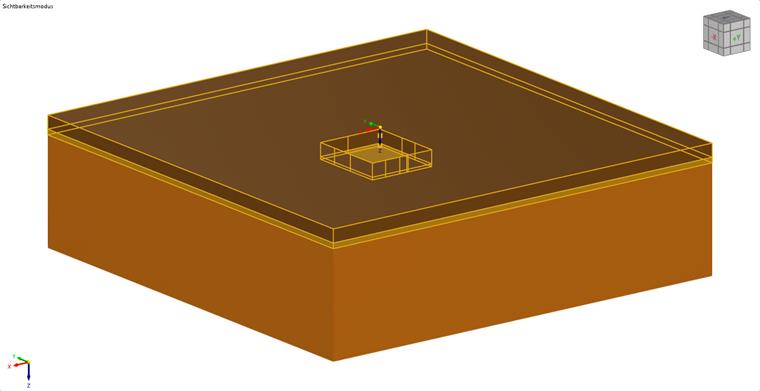

- 对于基坑建模,实体类型为“ 相贯” 或 “ 孔洞” 适用于将开洞的几何形状裁剪到土体中。
- 基坑也可以通过手动修改土体的边界面进行建模。 如果使用土层,请选择“土体”类型。
为了正确考虑土层中结构的支座作用,必须对土层进行挖掘或在实体处设置一个相应的洞口。
