Bauwerk unterhalb der Geländeoberkante

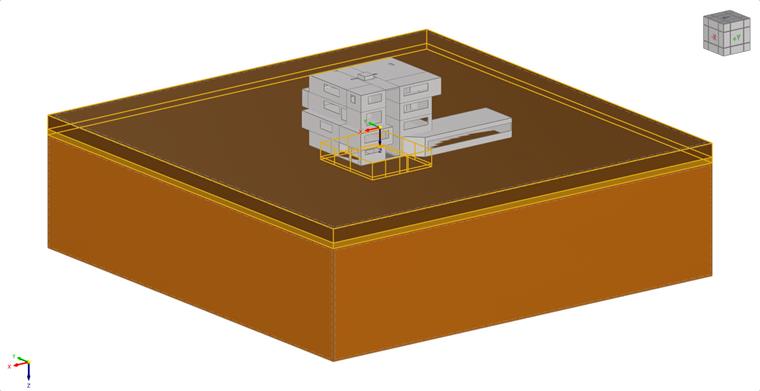

Warum funktioniert die Einbindung/ Lagerung meines Gebäudes, im Boden unterhalb der Geländeoberkante nicht?


Antwort:

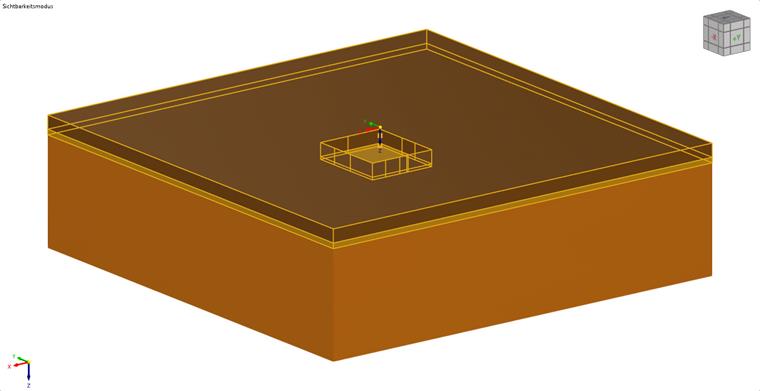

Damit die Lagerung des Bauwerks im Boden korrekt berücksichtigt werden kann, ist es erforderlich, dass der Boden entsprechend ausgehoben wird, bzw. der Volumenkörper über eine entsprechende Öffnung verfügt.

  • Für die Modellierung des Aushubs bieten sich die Volumenkörper vom Typ "Durchdringung" oder "Loch" dazu an, die Aushubgeometrie in den Bodenvolumenkörper zu schneiden.
  • Alternativ kann der Aushub manuell über die Modifikation der Begrenzungsflächen der Bodenvolumenkörper modelliert werden. Ist ein Bodenmassiv in Verwendung so ist dafür der Typ "Bodenvolumenkörper" zu wählen.
