可以例如按照在DIN EN 1991-1-2的附录中给出的参数温度-时间曲线来计算该钢材温度。 下面我们将解释和应用使用参数化的温度-时间曲线进行计算。

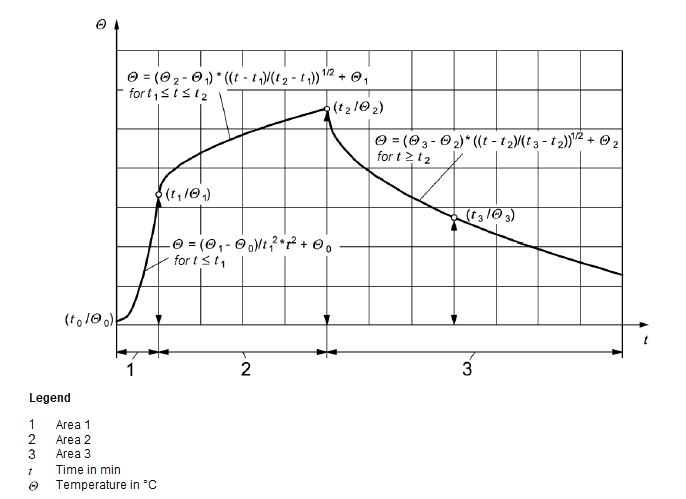

如果使用参数化火灾暴露作为火灾场景,则必须确保结构构件的承载效果。 在整个火灾阶段(包括冷却阶段)或在规定的抵抗时间内,组件都不会出现故障。 欧洲规范EN 1991-1-2的附录A中提供了参数化的温度-时间曲线。 这种火灾情况在德国不再适用,因为在规范EN-1991-1-2中有一个国家附录。 该场景已被设计火灾取代。 从开发阶段到整个火灾阶段到衰变阶段之间,使用该曲线可以完全描述可能的火灾情况。 曲线段受特征点的限制,从而得出放热速率的变化过程。 然而,在确定温度值时必须区分通气控制的火灾和火荷载控制的火灾。 此外,这种自然火灾模型的应用范围很有限。 它适用于地板面积不超过400m²,高度不超过6 m。 对于通风控制的设计火灾,可以按照下面的公式计算最大放热率的特征值。
在钢结构截面中计算温度时,例如可以使用Excel。 在下载下,您可以找到一个可以计算温度的Excel宏。 计算值可以直接在附加模块中使用。
计算过程
然后程序首先根据初始值计算涂层面积,开孔系数和各个热渗透系数,然后取平均。 然后区分是按照通气控制还是根据火荷载控制进行燃烧。 程序会比较Qmax,v和Qmax,f来区分起火类型。 在接下来的步骤中,使用参考火荷载密度q = 1,300 MJ/m²计算各个时间段和相应的温度。 在计算出基准温度范围后,将可用消防荷载和基准消防荷载进行比较,以便计算实际可用时间范围和相应的温度。 单个点通过循环计算。 此外,程序中还包含了标准温度曲线(ETK),可以直接与自然火灾情景进行比较。
计算结果

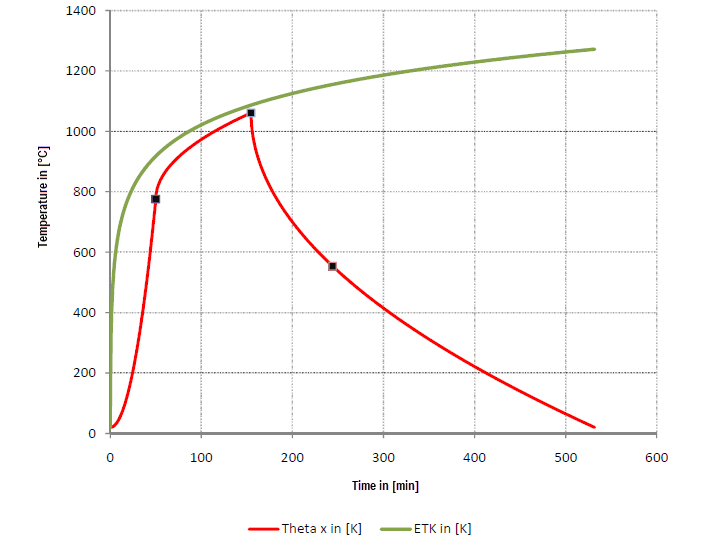

计算结果表明,尽管自然火灾模型选择了非常高的火灾荷载密度,但是自然火灾的进展速度要小于ETK。 燃烧室的加热也没有ETK快,这更接近实际情况。 自然火灾情景的持续时间通常比所需的持续时间长得多,因为它总是包含一个冷却阶段。 该冷却阶段包括了燃烧室的烧尽,并且可以通过例如灭火方法显着地减少。
