RFEM 6 和 RSTAB 9 中的“时变分析”模块

本文介绍了如何在 RFEM 6 和 RSTAB 9 中集成“时变分析”模块。 它介绍了如何定义输入数据,例如材料的时变特性,如何确定分析类型以及如何指定加载时间。

尽管许多人认为工程师的工作是完成建筑物的建造,但这并不完全正确。 结构工程师应该始终考虑到时间对建筑项目的影响,即使它已经完成。

因此在分析中必须考虑材料的长期性能。 这很重要,因为徐变、收缩和时效等长期效应会影响内力的分布。 这种影响可以通过进行时变分析 (TDA) 加以考虑。

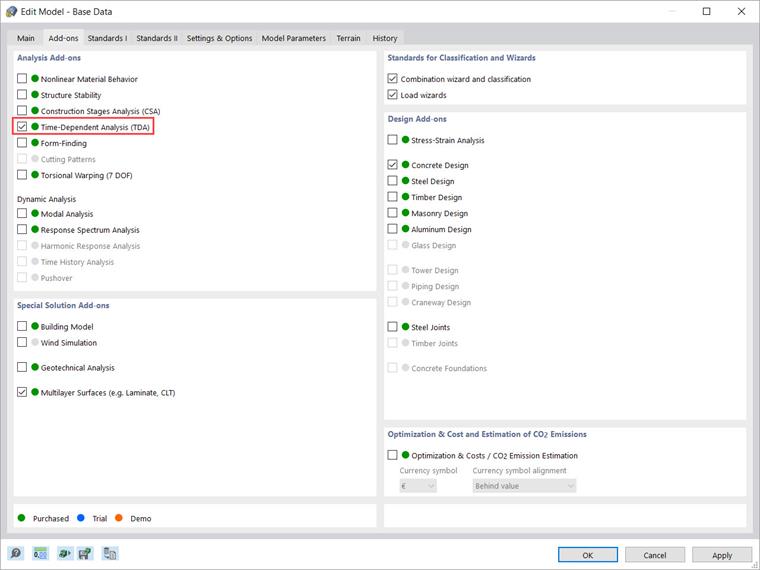

在 RFEM 6 和 RSTAB 9 中都可以使用模块“时变分析 (TDA)”来考虑相关系数。 购买后,您可以在基础数据中激活该模块,如图1所示。

激活该模块后,会出现以下对话框,其中包含与时变分析相关的选项: “基础对象”中的“材料”,“荷载工况和组合”中的“荷载工况”和“荷载组合”。 前者被扩展为包括特定属性并定义材料的时间相关特性。

请注意,该模块目前仅适用于混凝土,该模块正在开发中,并且将来会包含其他合适的材料。 对于最后两个(“荷载工况”和“荷载组合”),分析类型被扩展为包括“时变分析 (TDA)”。

两者都将在本文接下来的章节中详细介绍。

荷载工况和组合

您可以对分析类型为“时变分析”的荷载工况进行时变验证。 在“荷载工况和组合”对话框的“荷载工况”和“荷载组合”选项卡中,您可以分配该分析类型并定义与时间相关的参数。

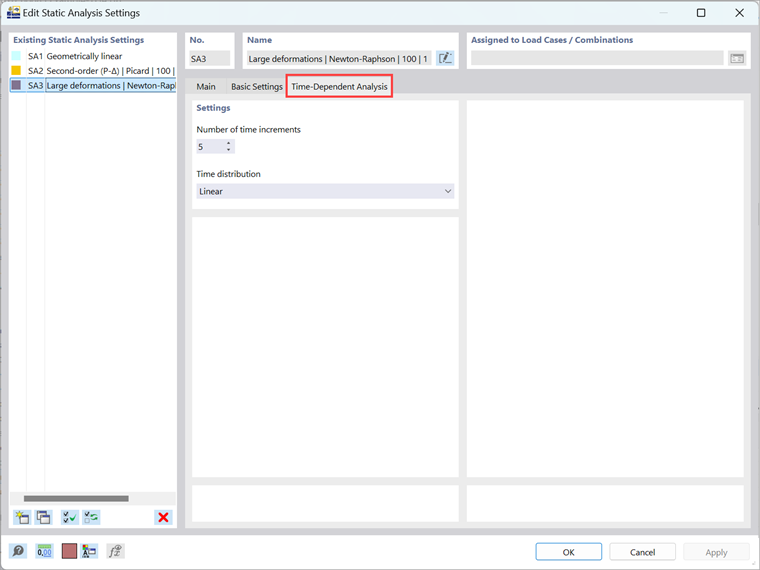

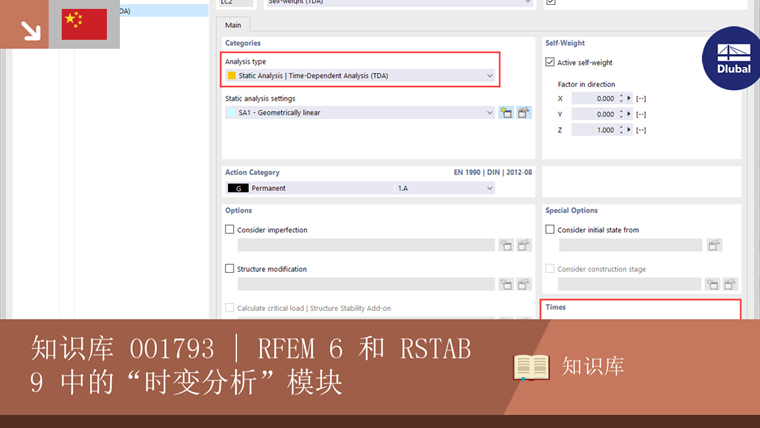

如果激活了基础数据中的附加模块“时变分析 (TDA)”,则显示“静力分析 | “随时间变化的分析 (TDA)” 将出现在可供选择的分析类型列表中。 因此,您可以将此类分析与要进行瞬态研究的荷载工况和组合相关联。 如图 2 所示,您可以在这些荷载工况中添加时间信息,例如荷载的开始和结束。 定义时间数据后,将考虑荷载末端徐变的影响。

该程序可以对徐变效应进行建模,如下面的章节中所述。 根据流变模型(广义开尔文模型)进行非线性计算。

材料的时变属性

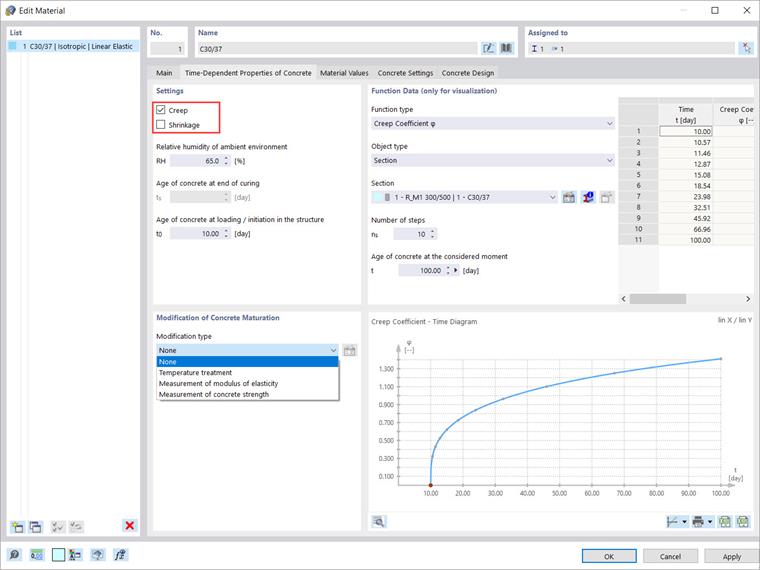

除了在“荷载工况和组合”中列出分析类型外,激活模块 TDA 还会打开“材料”对话框中的选项,以便将特定属性考虑在内。 对于合适的材料(目前只有混凝土),您可以在图3中显示的附加选项卡中定义与时变分析相关的材料属性。

因此,您可以在“混凝土的时变属性”选项卡中指定要应用的时变效应。 “徐变”和“收缩”都可以选择。 例如,如果勾选“徐变”复选框以考虑随时间变化的材料变形,则可以定义程序用于确定徐变系数 φ 的参数,并且可以定义对混凝土成熟度的修改.

此外,您还可以定义参数,以便在“徐变系数 - 时间图”中进行可视化处理,例如步数和混凝土的使用年限。

结果输出

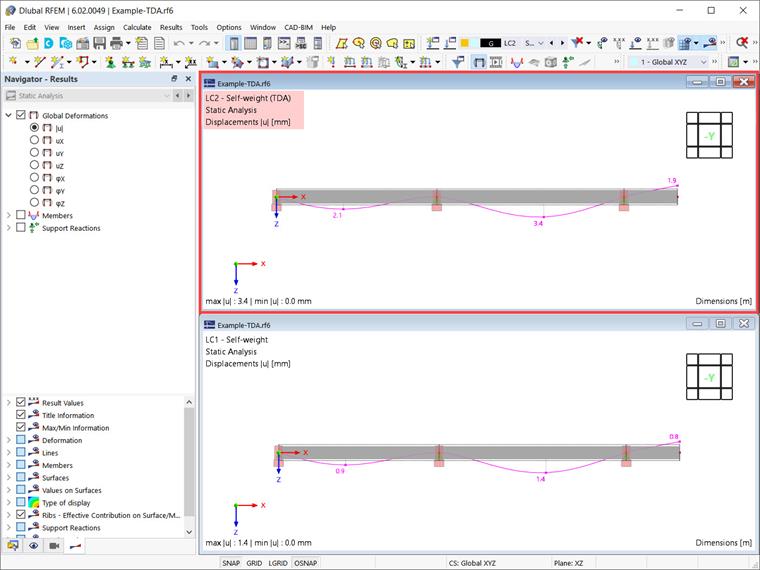

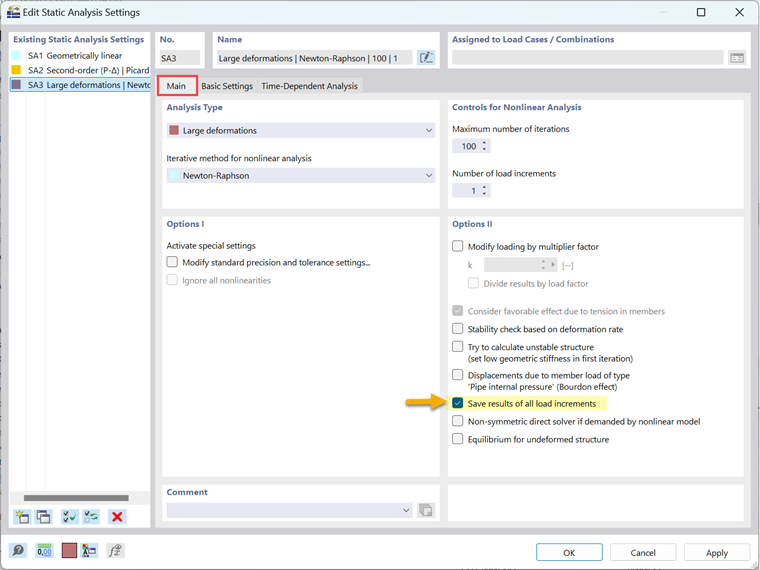

计算完成后,您可以显示每个荷载工况的结束时变形,如图 4 所示。 这些结果也会显示在 RFEM 6 和 RSTAB 9 的打印报告中。 用户可以根据具体的设计计算来选择显示在计算书中的内容。
