RF-TIMBER NBR | 输入

木板的计算是在简化的杆件或面结构上进行的。 本文介绍了如何确定所需的刚度。

Die Aussteifung von Holzbauten erfolgt üblicherweise über Holztafeln. Hierfür werden plattenartige Werkstoffe (Grobspanplatten, OSB) mit Stäben verbunden. In mehreren Beiträgen werden die Grundlagen dieser Bauweise und die Berechnung im Programm RFEM erläutert. In diesem ersten Beitrag wird die grundlegende Ermittlung der Steifigkeiten sowie die Berechnung erläutert.

使用“木结构设计”模块，可以按照 2018 NDS 标准 ASD 方法进行木柱设计。 准确计算木杆件的抗压承载力和调整系数对于安全考虑和设计非常重要。 下面的文章将按照 NDS 2018 标准，使用逐步的解析方程验证“木结构设计”模块计算的最大临界屈曲强度，包括受压调整系数、调整后的抗压设计值和最终设计比率。

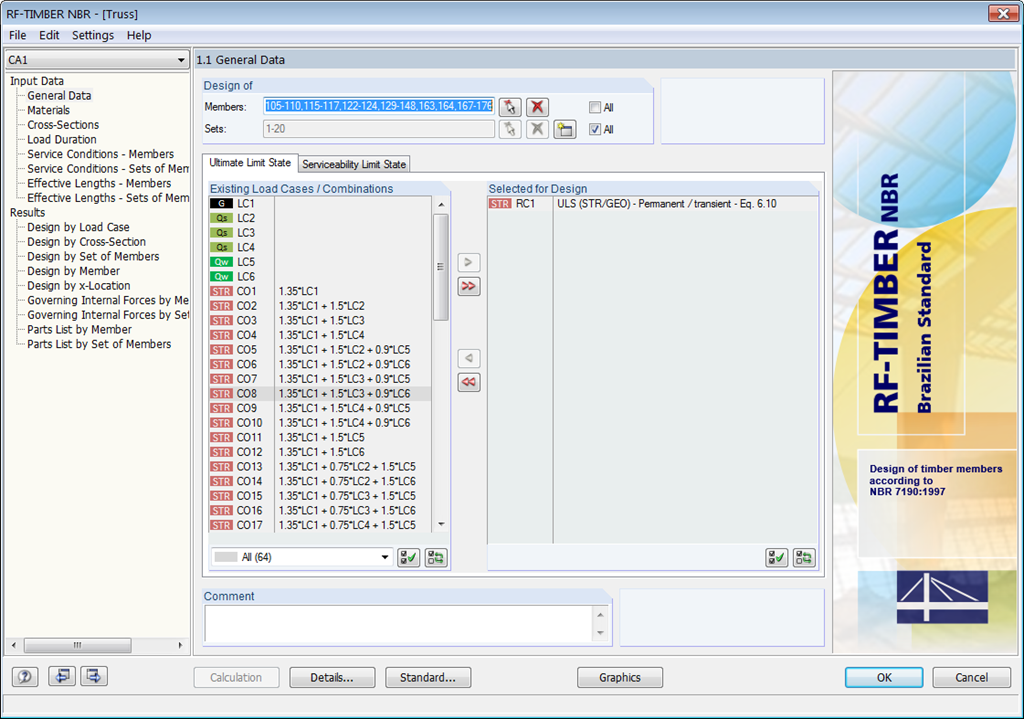

打开附加模块后，必须为正常使用极限状态设计选择杆件/多杆件、荷载工况、荷载或结果组合。 在 RFEM/RSTAB 中材料是预设的，可以在 RF-/TIMBER NBR 中进行调整。 各种规范中列出的材料属性都包含在材料库中。

在检查截面时，您可以指定是考虑在 RFEM/RSTAB 中选择的截面，还是修改截面。 之后，您可以定义荷载持续时间等级、潮湿条件和木材处理。

变形分析需要相关杆件和多杆件的参考长度。 此外，您可以定义挠度的特定方向、初弯曲和梁的类型。

计算完成后，模块在结果表格中显示结果。 所有的中间值（例如主导内力、调整系数等）都可以包括在内，以使设计更加透明。 用户可以按荷载工况、截面、杆件集和杆件对结果进行排序。

如果分析失败，可以在优化过程中修改受影响的截面。 优化后的截面可以导入到 RFEM/RSTAB 中进行重新计算。

在 RFEM/RSTAB 模型中，利用率用不同的颜色表示。 这样，您可以快速识别截面的临界区域或尺寸过大的区域。 此外，通过显示在单根或多杆件上的结果图可以确保进行目标评估。

除了在表格中显示的输入和结果数据外，还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。

• 完全集成于 RFEM/RSTAB，可以导入全部相关信息和内力
• 杆件和连续杆件的受拉、受压、受弯、受剪以及组合内力设计
• 弯扭屈曲和弯扭屈曲稳定性验算按照等效杆件方法或者二阶理论方法进行
• 通过挠度限值计算正常使用极限状态
• 巴西的材料库和截面库
• 用户自定义输入矩形截面和圆形截面
• 优化截面并且可以导入到 RFEM/RSTAB
• 从附加模块 RSBUCK 或者 RF‑STABILITY 导入屈曲长度
• 完整全面的计算结果输出文件包括所选规范的公式说明
• 多种对计算结果进行过滤和排序的方法，包括杆件、截面、x 位置的列表或者根据荷载工况/荷载组合/结果组合
• 考虑潮湿使用条件
• 在 RFEM/RSTAB 模型中显示计算结果可视化云图
• 导出 MS Excel 格式文件
