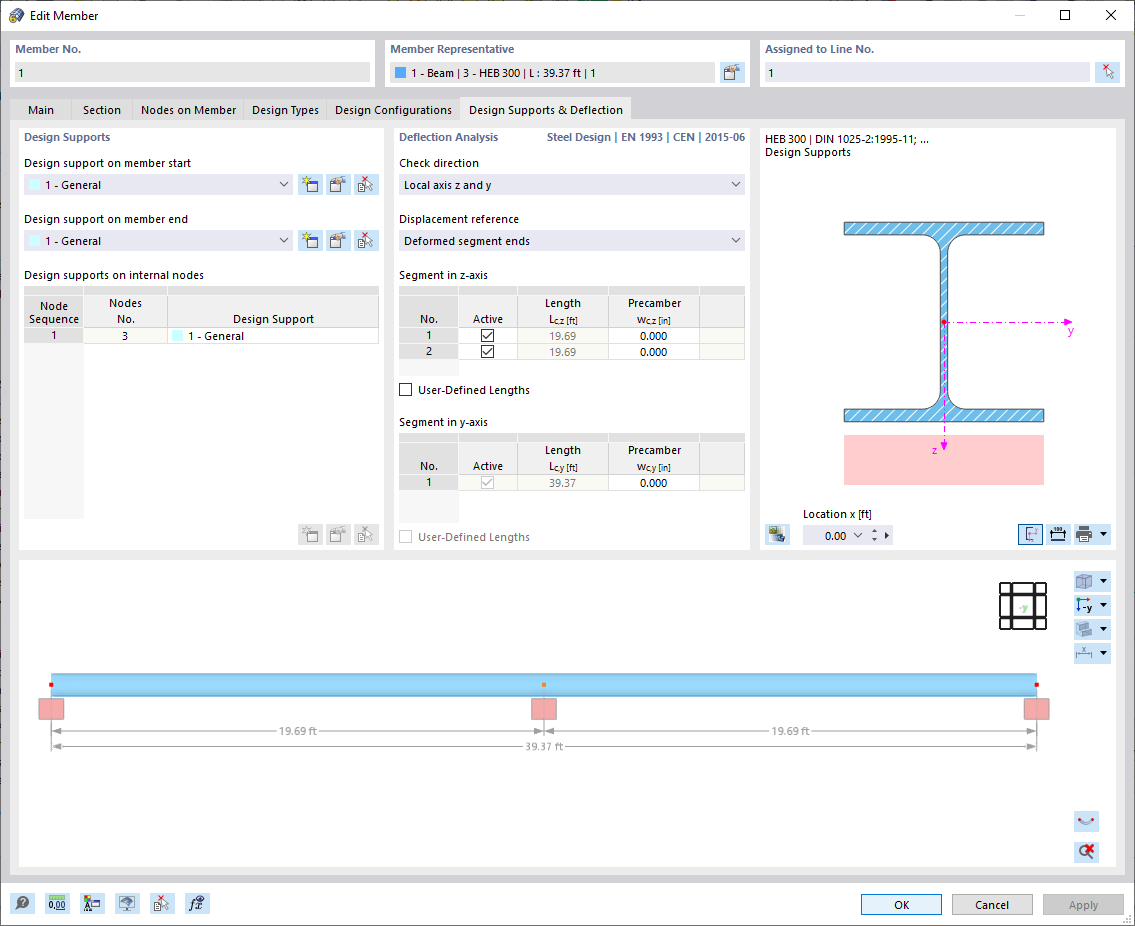

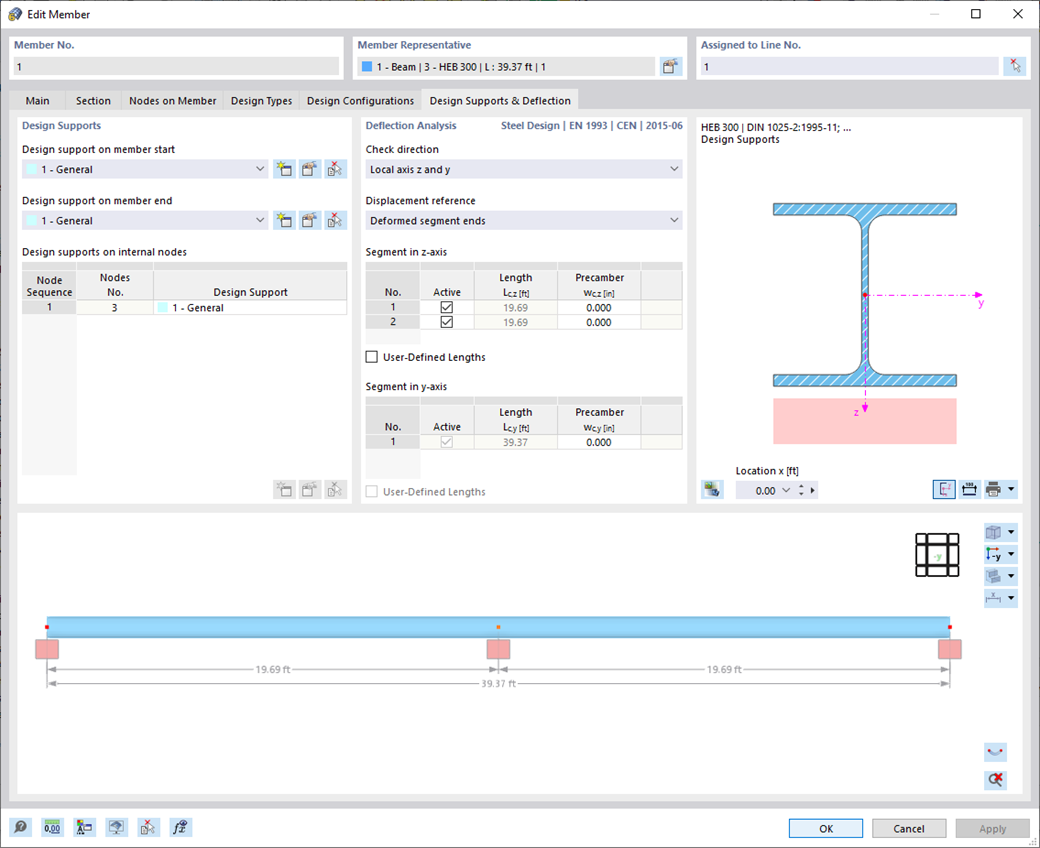

You can individually define all reference lengths that need to be considered in the calculation of the deflection limit value, as well as the segments to be checked, depending on the direction. 为此,需要在杆件的中间节点定义设计支座,并指定方向来计算变形。 所创建的构件可以是每个方向上可以定义初弯曲的构件。
您有什么问题想问的吗?
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-16 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
RFEM 6 的钢结构设计模块现在可以根据 AISC 341-16 设计弯矩框架。 抗震验算的结果分为两部分: 杆件要求和连接要求。 本文主要介绍连接强度要求。 这里展示了如何将 RFEM 与欧洲规范 AISC 抗震设计手册 [2] 的计算结果进行比较。
- 挠度计算并与规范中的或手动调整的极限值进行比较
- 挠度分析中考虑预弯曲
- 根据荷载状况类型的不同,有不同的极限值
- 手动调整参考长度和构件
- 计算相对于原始结构或变形后的结构的挠度
- 根据所选验算规范进行详细的设计(例如腹板呼吸疲劳限值按照 EN 1993‑2)
- RFEM/RSTAB 中集成的图形结果显示;例如极限值的利用率,变形或垂度
- 计算结果完全集成到 RFEM/RSTAB 计算书中
在 RFEM/RSTAB 中可以生成并计算正常使用极限状态所需的荷载或结果组合。 您可以在钢结构设计模块中为挠度分析选择这些设计状况。 依据给定的初弯曲和参照系,自动得到杆件每个位置上的变形计算值。 最后,可以将这些变形值与极限值进行比较。
你知道吗? 您可以在正常使用极限状态配置中为每个结构构件单独指定变形极限值。 定义与参照长度相关的最大变形作为容许极限值。 通过设计支座对构件进行分段,以便自动确定每个设计方向的参照长度。
程序会根据分配给设计支座的位置自动区分梁和悬臂,从而确定极限值。
您可以在钢结构设计模块的结果表中找到正常使用极限状态设计验算。 并且可以显示计算结果,其中显示所设计杆件每个位置的详细信息。 此外,还提供了利用率的结果图。 这样界面上的景色一目了然。
结果表和图形您也可以作为钢结构设计结果的一部分集成到 RFEM/RSTAB 的全局打印报告中。 因此,作为 RFEM/RSTAB 的一个组成部分,您可以不依赖于模块,显示和报告整个结构的变形。
- 手动指定组件的临界温度或自动确定所需持续时间内的组件温度
- 各种火灾曲线可供选择: 标准温度-时间曲线, 室外火灾曲线, 碳氢化合物曲线
- 可以手动调整确定钢材温度的基本系数
- 确定钢结构温度时考虑热镀锌的结构构件
- 气体和钢水温度的温度-时间曲线的结果
- 在确定温度时
- 设计计算碳钢或者不锈钢构件
- 截面设计和稳定性按照 EN 1993-1-2 中 4.2.3 进行计算(等效杆件法)
- 按照 EN 1993-1-2 附录 E 对等级 4 的截面进行设计验算。
