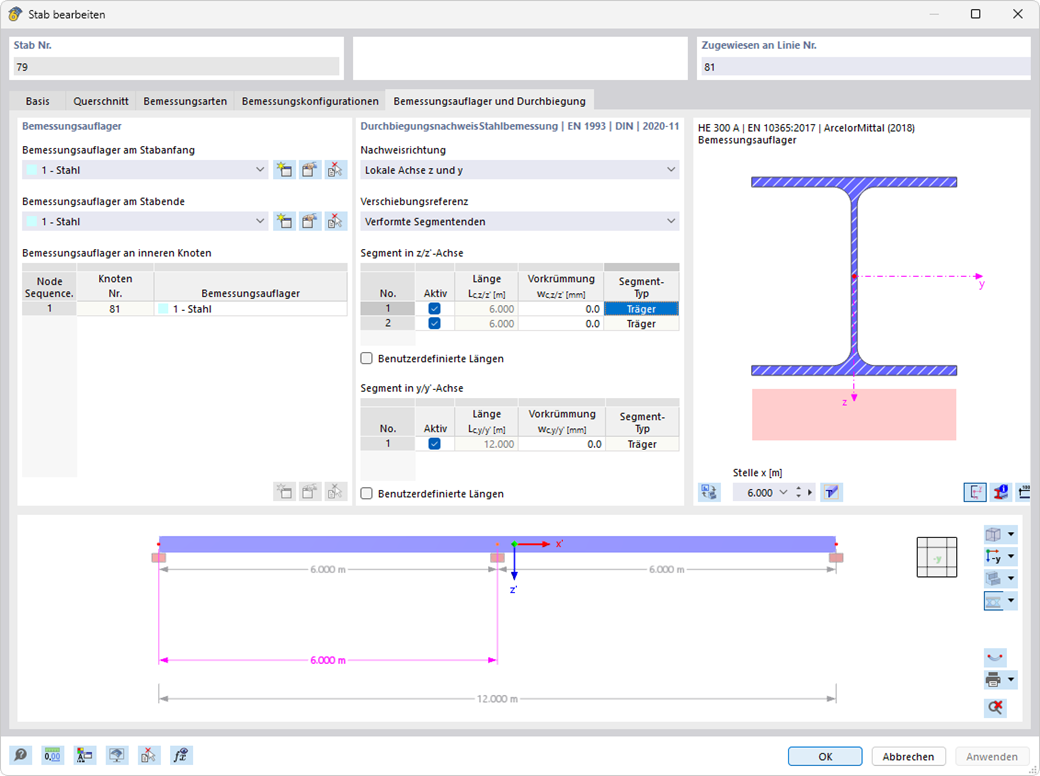

Sie können alle Bezugslängen, die bei der Berechnung des Durchbiegungsgrenzwertes berücksichtigt werden müssen, sowie die zu überprüfenden Segmente je nach Richtung unabhängig voneinander festlegen. Definieren Sie hierfür Bemessungsauflager an den Zwischenknoten eines Stabes und weisen Sie diese der jeweiligen Richtung für den Nachweis der Verformung zu. Dadurch entstehen Segmente, in denen auch die Definition einer Überhöhung je Richtung und Segment möglich ist.

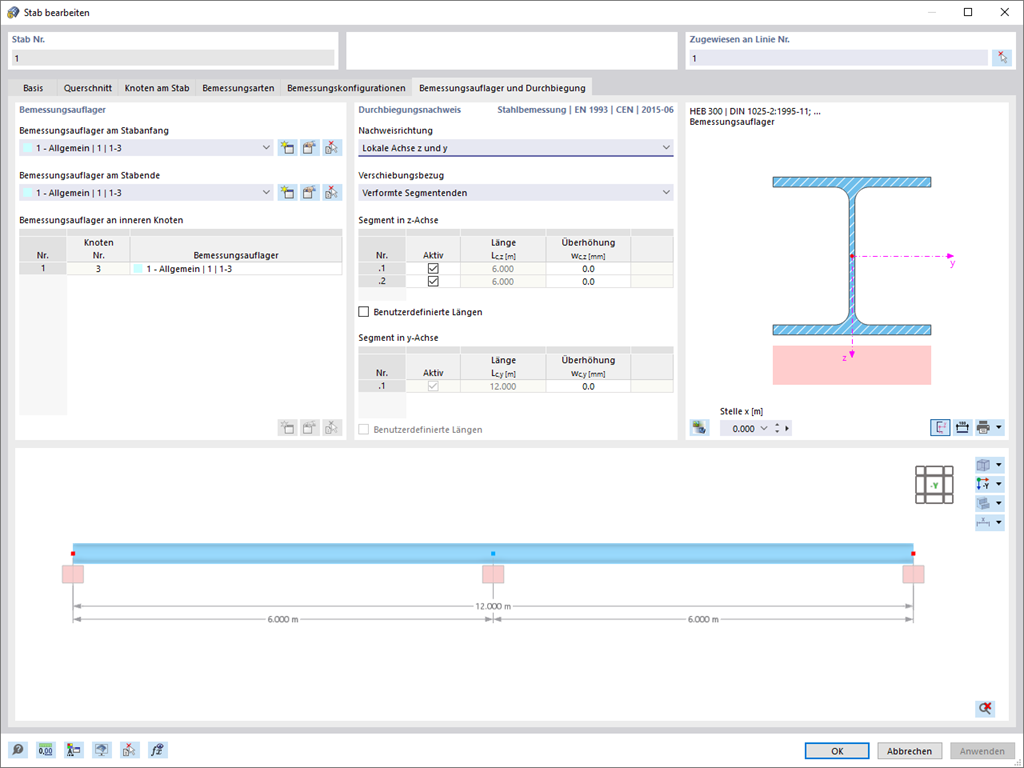

Stahlbemessung | Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
Im Add-On Stahlbemessung können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
Bei der Bemessung nach EN 1993-1-1 kann in RFEM 6 und RSTAB 9 die Eigenform für die Forminstabilität des Querschnitts grafisch ausgegeben werden, auch für RSECTION-Querschnitte.
Die Eigenform lässt sich auch in RSECTION 1 für Bibliotheks-Querschnitte ausgeben.
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Begrenzung des Stegblechatmens nach EN 1993-2)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
In RFEM/RSTAB haben Sie die Möglichkeit, die Last- bzw. Ergebniskombinationen, welche für den Grenzzustand der Gebrauchstauglichkeit notwendig sind, zu erzeugen sowie anschließend zu berechnen. Diese Bemessungssituationen wählen Sie im Add-On Stahlbemessung für den Durchbiegungsnachweis aus. Dementsprechend werden die berechneten Verformungswerte je nach eingegebener Überhöhung und Bezugssystem an jeder Stelle des Stabes ermittelt. Letztendlich können Sie diese Verformungswerte den Grenzwerten gegenüberstellen.
Wussten Sie schon? Den einzuhaltenden Grenzwert für die Verformung können Sie für jedes Bauteil individuell in den Gebrauchstauglichkeitskonfigurationen einstellen. Als zulässiger Grenzwert definieren Sie die max. Verformung in Abhängigkeit von der Bezugslänge. Über die Festlegung von Bemessungsauflagern ist Ihnen eine Segmentierung der Bauteile möglich, sodass für jede Nachweisrichtung die zugehörige Bezugslänge automatisch ermittelt werden kann.
Anhand der Lage der zugeordneten Bemessungsauflager wird zudem automatisch die Unterscheidung zwischen Trägern und Kragträgern vorgenommen, sodass der Grenzwert passend dazu ermittelt wird.
