您的设计成功了吗? 您可以试试我们的服务。 程序会在表格中列出计算过程。 会显示所有计算结果的详细信息,公式化排列清晰,便于理解。

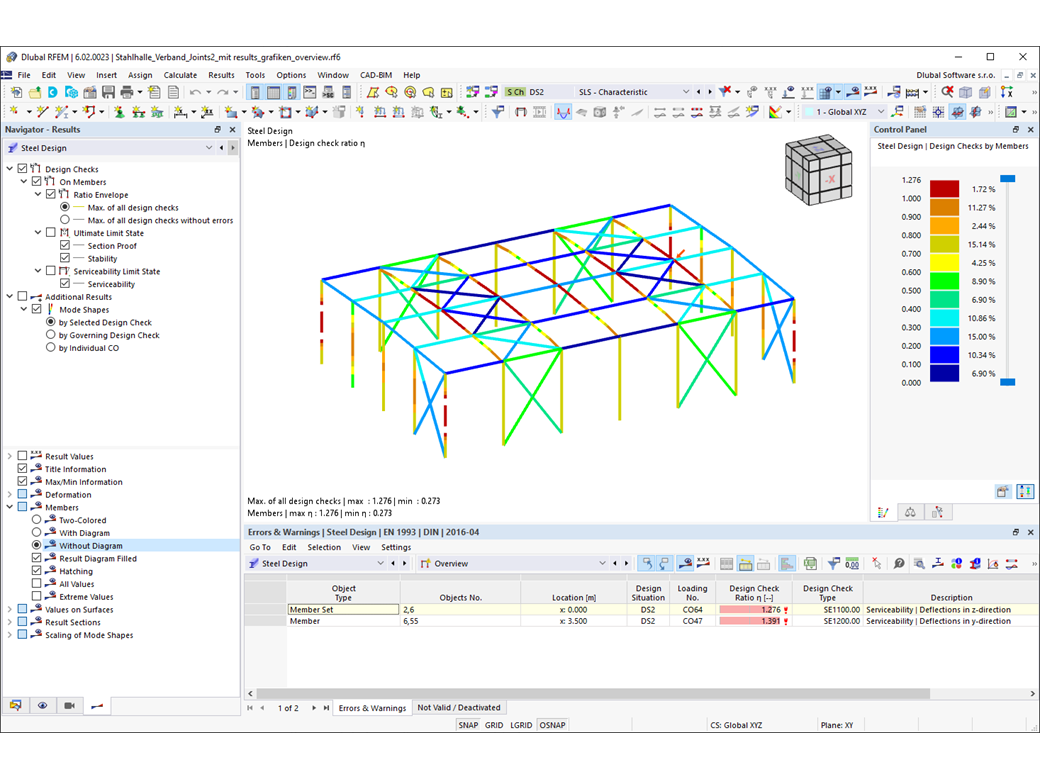

在所有控制杆件位置的位置进行设计验算。 以图形方式显示结果图。 此外,您还可以在结果输出中访问详细的图形,例如截面上的应力分布或主导的模态。
所有输入和结果数据都包含在 RFEM/RSTAB 计算书。 用户可以根据具体的设计计算来选择显示在计算书中的内容。
您的设计成功了吗? 您可以试试我们的服务。 程序会在表格中列出计算过程。 会显示所有计算结果的详细信息,公式化排列清晰,便于理解。
在所有控制杆件位置的位置进行设计验算。 以图形方式显示结果图。 此外,您还可以在结果输出中访问详细的图形,例如截面上的应力分布或主导的模态。
所有输入和结果数据都包含在 RFEM/RSTAB 计算书。 用户可以根据具体的设计计算来选择显示在计算书中的内容。
当进行欧洲规范 EN 1993-1-3 设计时,可以以图形方式显示截面的畸变屈曲和 RSECTION 截面。
在 RSECTION 1 中也可以为库中的截面输出振型。
在 RFEM/RSTAB 中可以生成并计算正常使用极限状态所需的荷载或结果组合。 您可以在钢结构设计模块中为挠度分析选择这些设计状况。 依据给定的初弯曲和参照系,自动得到杆件每个位置上的变形计算值。 最后,可以将这些变形值与极限值进行比较。
你知道吗? 您可以在正常使用极限状态配置中为每个结构构件单独指定变形极限值。 定义与参照长度相关的最大变形作为容许极限值。 通过设计支座对构件进行分段,以便自动确定每个设计方向的参照长度。
程序会根据分配给设计支座的位置自动区分梁和悬臂,从而确定极限值。
