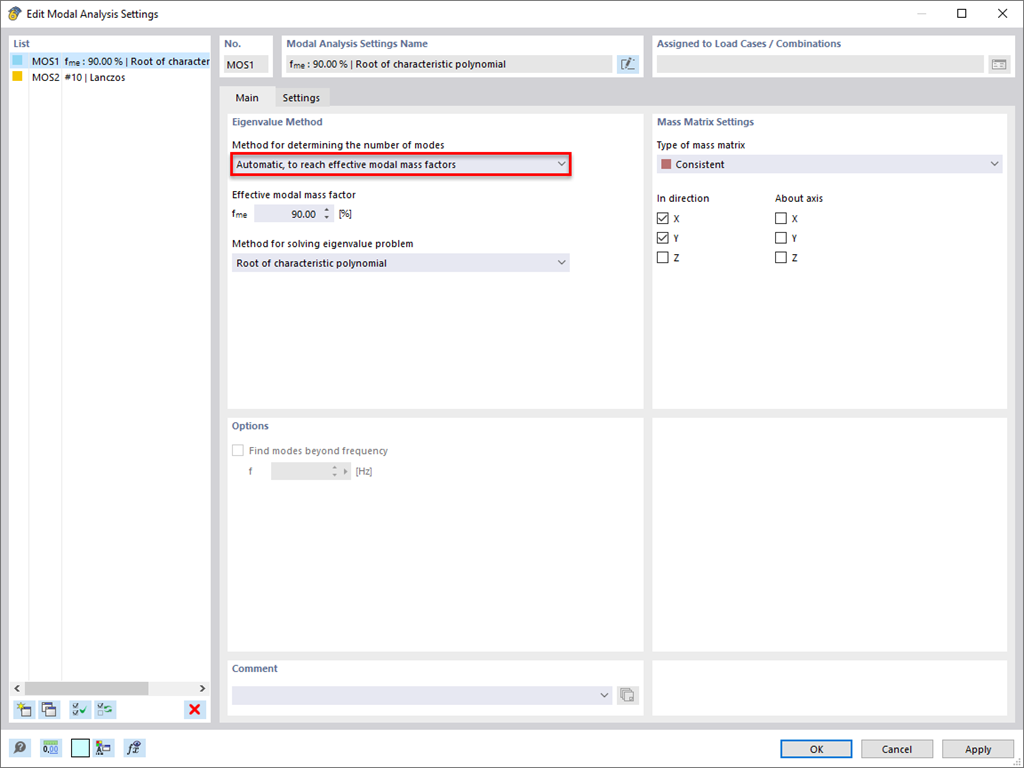

在模态分析模块中，可以自动根据有效质量系数进行计算，直至满足用户设定的有效质量系数。 在模态分析的质量矩阵设置中可以选择考虑哪些方向。
这样可以很容易地计算出反应谱法所需的百分之九十的振型有效质量。
您有什么问题想问的吗？
长度: 00:01:27 min
长度: 00:49:15 min
长度: 00:01:03 min
长度: 00:00:50 min
常见问题和解答 (FAQ)
长度: 00:00:20 min
常见问题和解答 (FAQ)
长度: 00:00:06 min
常见问题和解答 (FAQ)
长度: 00:00:13 min
常见问题和解答 (FAQ)
长度: 00:00:44 min
常见问题和解答 (FAQ)
长度: 00:00:38 min
为了评估在动力分析中是否也必须考虑二阶分析，在 EN 1998-1 中 2.2.2 和 4.4.2.2 中规定了层间位移的灵敏度系数 θ。 可以使用 RFEM 6 和 RSTAB 9 进行计算和分析。
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
对于承载能力极限状态设计，EN 1998-1 节 2.2.2 和 4.4.2.2 要求计算考虑二阶效应（P-Δ效应）。 只有当层间位移敏感系数 θ 小于 0.1 时，才不必考虑这种影响。
固有振动的计算和反应谱分析总是在线性系统上进行。 如果系统中存在非线性，则将它们线性化，因此不予考虑。 例如可以是受拉杆件、非线性支座或非线性铰。 本文的目的是说明如何在动力分析中处理这些问题。
在 RFEM 6 和 RSTAB 9 中的动力分析分为几个模块。 模态分析模块是所有其他动力模块的先决条件，因为它可以对杆件、面和实体模型进行自振分析。
您是否已经发现了网格点质量方面的表格输出和图形输出？ 是的，这也是 RFEM 6 中模态分析的结果之一。 用户可以在该对话框中检查导入的质量。 可以在“结果”表的“网格点中的质量”选项卡中显示它们。 在表格中显示了以下结果的概览： 质量- 平动方向(mX 、mY 、mZ )、质量-转动方向(mφX 、mφY 、mφZ )和质量总和。 尽快进行图形评估对您来说更好吗？ 并且可以图形方式显示网格点上的质量。
在完成模态分析荷载工况的计算后，在程序中会显示其结果。 用户可以立即以图形或动画方式查看第一振型。 并轻松将振型调整为标准化表示。 用户可以直接在结果导航器中进行相关操作，可以通过以下四个选项来显示振型：
- 将振型向量 uj 值调至 1（只考虑平移分量）
- 选择特征向量的最大平移分量并将其设为 1
- 考虑整个特征向量（包括转动分量），选择最大值并设为 1
- 将每个振型的模态质量 mi 设为 1 kg
关于振型标准化的详细说明请参见在线手册{%！ ]]。
除了静荷载外，是否还需要考虑其他荷载作为质量？ 程序允许对节点、杆件、线和面荷载进行计算。 用户可以在定义荷载类型时选择质量荷载类型。 定义一个或多个 X、Y、Z 方向上的质量分量。 对于节点质量，还可以指定指定 X、Y 和 Z 轴的惯性矩，以便模拟更复杂的质量点。
