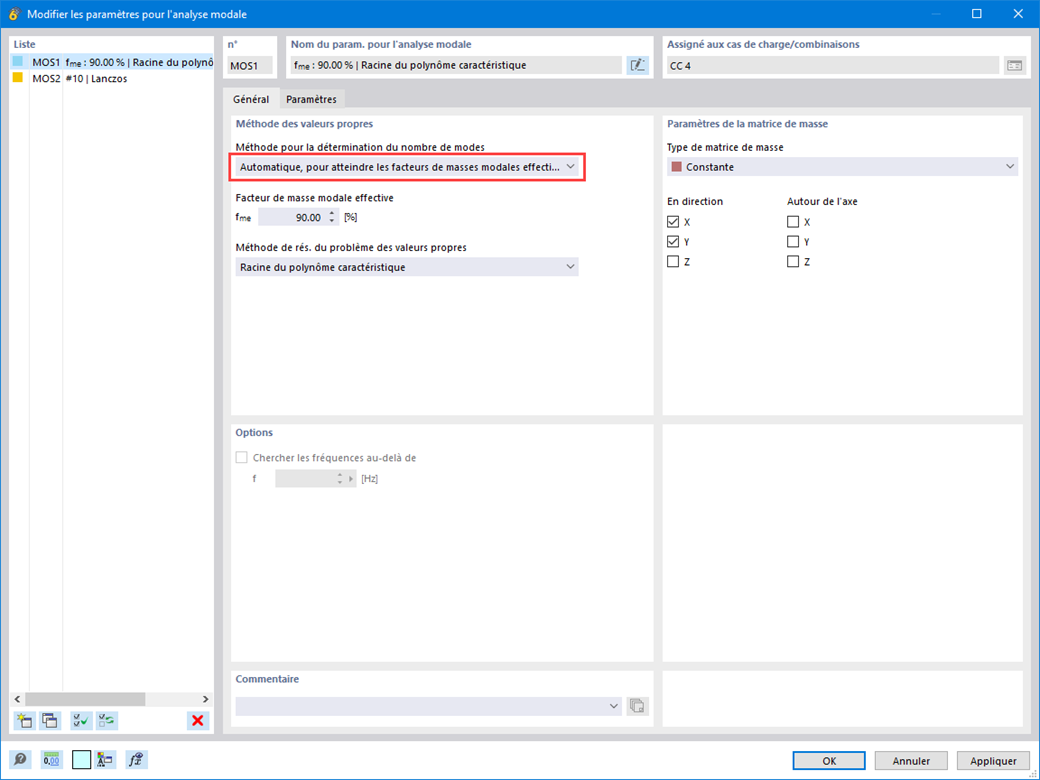

Dans le module Analyse modale , vous avez la possibilité d'augmenter automatiquement les valeurs propres jusqu'à ce qu'un facteur de masse modale effective défini soit atteint. Toutes les directions en translation activées comme masses pour l'analyse modale sont prises en compte.
Les 90 % de la masse modale effective requis pour l'analyse du spectre de réponse peuvent ainsi être facilement calculés.
Webinaire
Webinaire
Base de connaissance
Base de connaissance
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Dans le module Analyse modale , vous avez la possibilité d'augmenter automatiquement les valeurs propres jusqu'à ce qu'un facteur de masse modale effective défini soit atteint. Toutes les directions en translation activées comme masses pour l'analyse modale sont prises en compte.
Les 90 % de la masse modale effective requis pour l'analyse du spectre de réponse peuvent ainsi être facilement calculés.
Avez-vous déjà découvert la sortie tabulaire et graphique des masses dans les points de maillage ? Il s'agit également d'un des résultats de l'analyse modale dans RFEM 6. Vous pouvez ainsi vérifier les masses importées, qui dépendent de divers paramètres de l'analyse modale. Celles-ci peuvent être affichées dans les résultats dans l'onglet Masses dans les points de maillage. Le tableau donne un aperçu des résultats suivants : Masse - direction de translation (mX, mY, mZ), masse - direction de rotation (mφX, mφY, mφZ) et somme des masses. Est-il préférable que vous disposiez d'une évaluation graphique le plus rapidement possible ? Vous pouvez également afficher graphiquement les masses dans les points de maillage.
Comme vous le savez, les résultats d'un cas de charge de l'analyse modale sont affichés dans le programme après un calcul réussi. Vous pouvez ainsi voir immédiatement le premier mode propre graphiquement ou sous forme d'animation. Vous pouvez également ajuster facilement la représentation de la normalisation du mode propre. Faites-le directement dans le navigateur Résultats, où vous avez l'une des quatre options pour la visualisation des modes propres disponibles pour la sélection :
Vous trouverez une explication détaillée de la normalisation des modes propres dans le manuel en ligne Manuel en ligne.
En plus des charges statiques, faut-il prendre en compte d'autres charges que les masses ? Le programme vous permet d'effectuer des charges nodales, de barre, linéiques et surfaciques. Pour ce faire, vous devez d'abord sélectionner le type de charge Masse lors de la définition de la charge appropriée. Définissez une masse ou des composantes de la masse dans les directions X, Y et Z pour ces charges. Pour les masses nodales, vous avez également la possibilité de spécifier les moments d'inertie X, Y et Z afin de modéliser des points de masse plus complexes.
