Die gewünschte RX-HOLZ-Position kann dann in RFEM beziehungsweise RSTAB mit allen Lasten et cetera verwendet werden, um zum Beispiel die Knicklänge eines unsymmetrischen Rahmens mit RF-STABIL beziehungsweise RSKNICK präziser zu bestimmen.

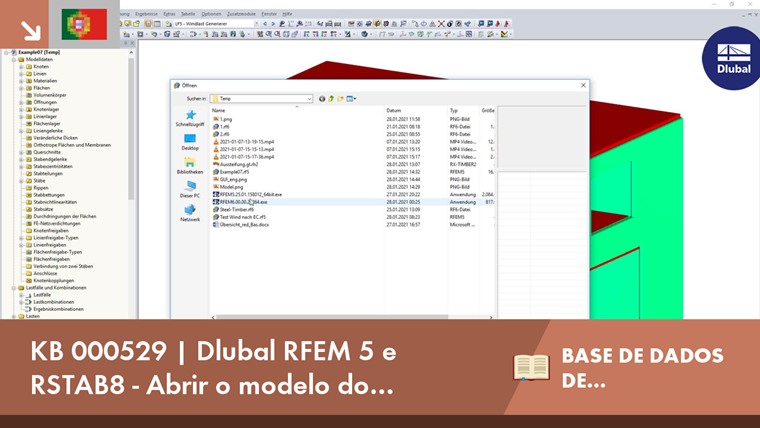

Dlubal RFEM 5 e RSTAB8 - Abrir o modelo do RX-TIMBER

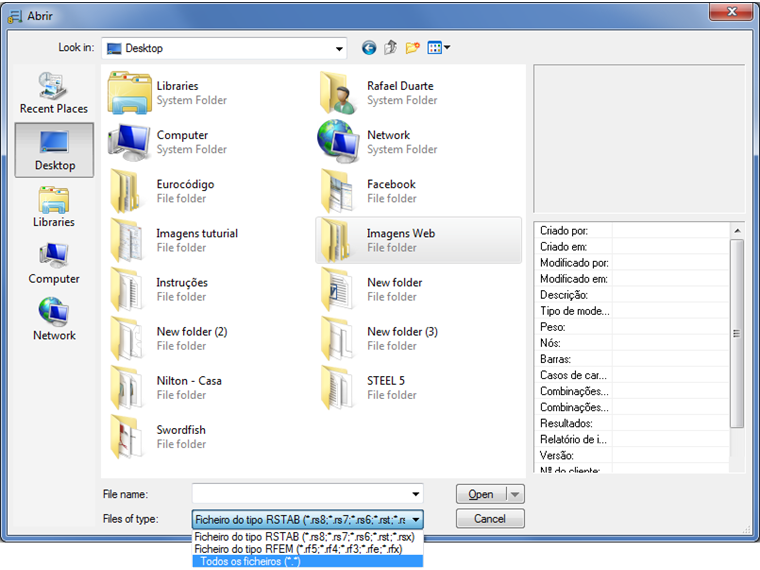

Um eine RX-HOLZ-Position in RFEM 5 oder RSTAB 8 zu öffnen, muss man als "Dateityp" die Option "Alle Dateien (*.*)" auswählen.
Autor
O Eng. Kuhn é responsável pelo desenvolvimento de produtos e pela garantia de qualidade da área das estruturas de madeira e providencia apoio técnico aos nossos clientes.
