Die gewünschte RX-HOLZ-Position kann dann in RFEM beziehungsweise RSTAB mit allen Lasten et cetera verwendet werden, um zum Beispiel die Knicklänge eines unsymmetrischen Rahmens mit RF-STABIL beziehungsweise RSKNICK präziser zu bestimmen.

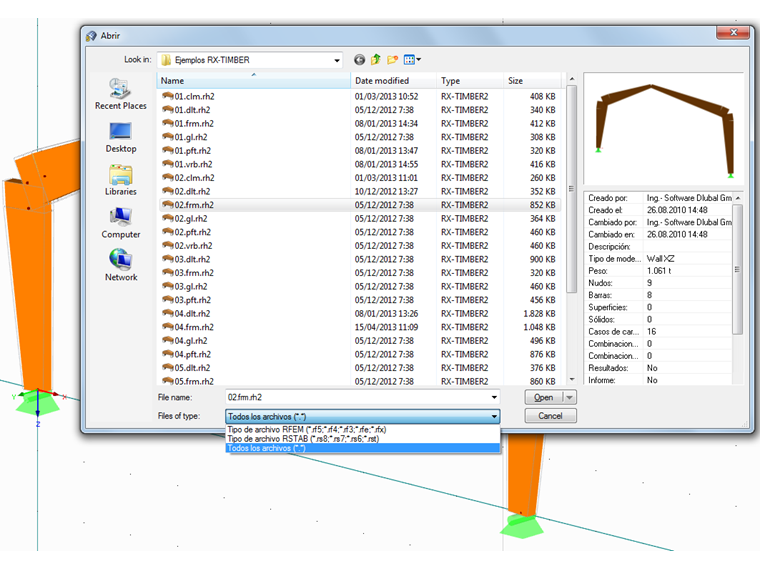

Abrir modelos de RX-TIMBER en RFEM/RSTAB
Para abrir un modelo RX-TIMBER en RFEM 5 o RSTAB 8, seleccione el tipo de archivo "Todos los archivos (*.*)".
Autor
El Sr. Kuhn es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a nuestros clientes.
