Model z RX‑TIMBER můžete použít v programu RFEM nebo RSTAB včetně zatížení apod. například ke stanovení přesnějších vzpěrných délek nesymetrického rámu v přídavných modulech RF‑STABILITY nebo RSBUCK.

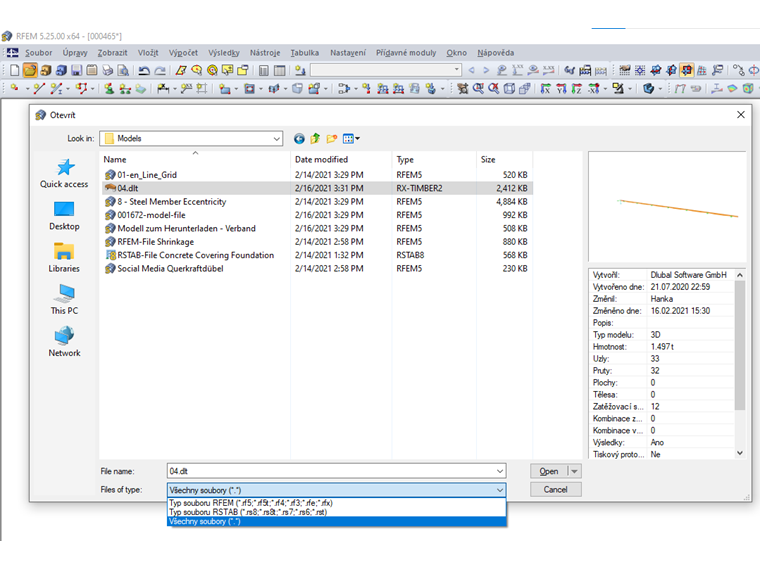

Otevření modelů z RX-TIMBER v programech RFEM 5 a RSTAB 8
Chcete‑li otevřít modely z RX‑TIMBER v programech RFEM 5 a RSTAB 8, zvolte možnost „Všechny soubory (*.*)“.
