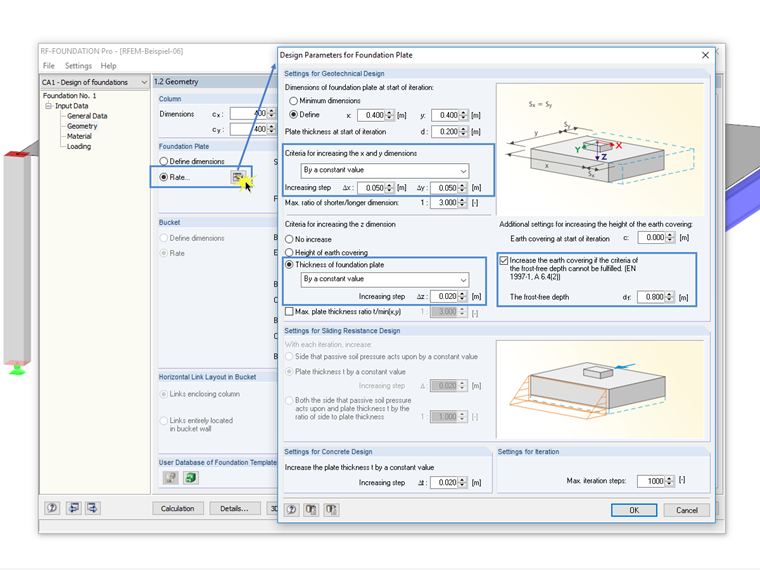

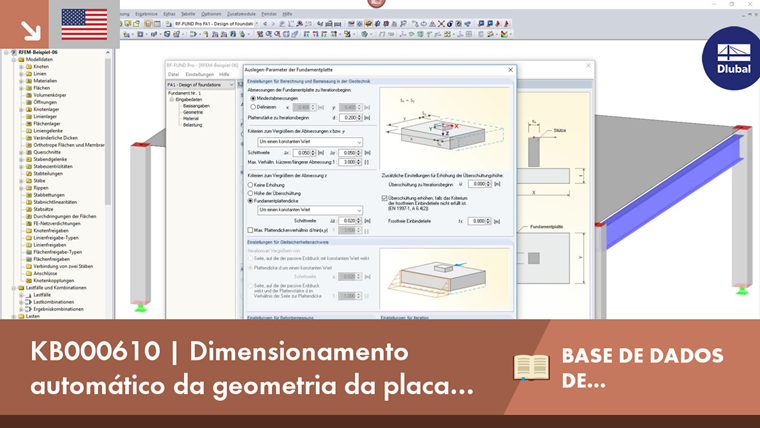

Dimensionamento automático da geometria da laje de fundação

As fundações são atribuídas graficamente através da seleção dos apoios com a função [Selecionar] na interface gráfica do utilizador do RFEM/RSTAB e definindo os casos de carga revelantes a ser determinados. Todos os outros detalhes da fundação podem ser definidos fácil e rapidamente em janelas de entrada ergonómicas.

Além de todas as forças de apoio do RFEM/RSTAB, é possível especificar outas cargas para serem consideradas para a disposição das fundações. Essas cargas são as seguintes:

• Carga de superfície permanente devido a recobrimento da terra
• Carga de superfície negativa, por exemplo, devido ao tráfego
• Nível da água de subsolo para considerar a impulsão
• Cargas concentradas em qualquer posição na laje de fundação
• Cargas em linha com qualquer tipo de distribuição sobre a laje de fundação

O programa cria uma proposta de armadura para a armadura superior e inferior, procurando, automaticamente, a combinação mais favorável da armadura com o malhasol e os varões adicionados. Se necessário, os varões da armadura serão distribuídos ao longo de duas áreas da armadura através de redução. Esta proposta da armadura pode ser alterada individualmente:

• Aplicação de outro tipo de malhasol
• Controlo individual do diâmetro e espaçamento dos varões adicionados
• Seleção livre da largura para as áreas da armadura
• Dispensa individual das armaduras

O utilizador pode visualizar a fundação modelada numa representação de excelente qualidade. O programa apresenta uma proposta de solução para a disposição da armadura do encaixe na representação, assim como em até sete diferentes desenhos de armadura, preparados para serem utilizados em obra. Além disso, é possível alterar o número, a posição, o diâmetro e o espaçamento dos varões utilizados. Pode ainda ser determinada a forma dos estribos aplicados.

As dimensões das fundações de encaixe e do ensoleiramento podem ser determinadas pelo módulo adicional ou pelo utilizador. Os resultados para quantidade e qualidade são exibidos numa janela estruturada de forma clara para cada verificação realizada, incluindo todos os resultados intermédios. Os resultados estão também no relatório de impressão que está reduzido à informação básica representando uma análise estrutural preparada para os engenheiros de obra.

É possível efetuar as seguintes verificações:

• Estado limite de equilíbrio
• Estado limite de levantamento
• Rotura do solo (pressão de contacto do solo)
• Segurança para cargas com grandes excentricidades
• Torção da fundação e limitação da abertura da junta
• Verificação ao deslizamento
• Cálculo de assentamento
• Segurança à rotura por flexão de laje e encaixe
• Verificação ao punçoamento

As dimensões da fundação e do encaixe podem ser definidas pelo utilizador ou de forma automática no módulo. Além disso, é possível alterar a armadura determinada manualmente. Neste caso, o dimensionamento é atualizado automaticamente.
