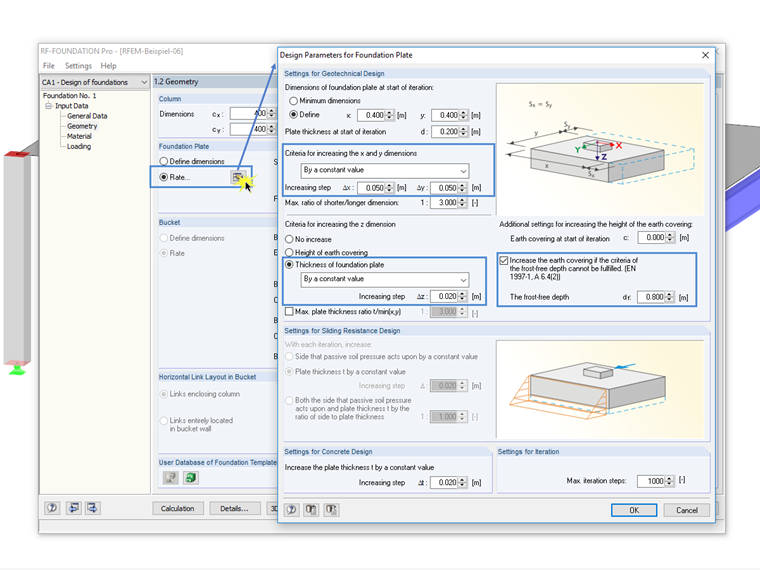

如果在计算结束时基础等级不是防冻的，则可以使用“如果不能满足无霜高度的情况下增加大地覆盖率”功能自动计算所需的直到霜冻的覆盖高度-高度任意值。 这样您可以对所需的土层进行自动计算，直到无霜深度为止。
上述选项只是基础几何尺寸自动设计可能设置的一小部分。 此外，在对话框中还可以输入其他可能的设计参数，也可以用于基础设计。
自动计算基础板几何尺寸
Im Zusatzmodul RF-/FUND Pro kann die automatische Dimensionierung der Fundamentplattengeometrie ausgewählt werden. Im Dialog für die Auslegungsparameter der Fundamentplatte kann man beispielsweise die Schrittweite für die Vergrößerung der Sohlfläche und der Fundamentplattendicke vorgegeben. Auch eine automatische Erhöhung der Überschüttung zur stabilisierenden Wirkung bei den geotechnischen Nachweisen ist möglich.
作者
Meierhofer 先生是混凝土结构领域软件开发的负责人，他可以为客户解答钢筋混凝土和预应力混凝土设计方面的各种问题。
链接
您有什么问题想问的吗？
长度: 00:00:34 min
长度: 00:00:34 min
长度: 00:00:33 min
长度: 00:00:56 min
长度: 00:00:23 min
长度: 00:00:42 min
长度: 00:00:38 min
长度: 00:00:39 min
长度: 00:00:45 min
_(1).png?mw=350&hash=c41d302023ea52d900f8cbeb95dd3494c2b37077)
在 RF-/FOUNDATION Pro 中还可以按照欧洲规范 EN 1992-1-1 [1] 中章节 12.9.3 计算未配筋的基础板。 为此，在“详细信息”对话框的“基础板”部分中勾选“不按照 12.9.3 的抗弯配筋”复选框。
Fundamente lassen sich mit ihren Abmessungen in einer benutzerdefinierten Bibliothek als Vorlage abspeichern.
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
- 可用的基础类型:纯基础板(可选无钢筋)
- 光滑内壁的杯口基础
- 杯口基础内壁粗糙
- 无阶杯口基础内壁光滑
- 无阶杯口基础
- 设计按照 EN 1992-1-1 和 EN 1997-1
- 提供了欧洲规范 2 和欧洲规范 7 的以下国家附录：
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12 -
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11 -
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007 -
屋盖结构 EN 1992-1-1:2005/NA:2011 | 屋盖结构 EN 1997-1:2005/NA:2012 -
SFS EN 1992-1-1/NA:2007-10 | LFS EN 1997-1/NA:2004-01 -
NF EN 1992-1-1/NA:2016-03 | N N EN 1997-1/NA:2007-09 -
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2006-1 -
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012 -
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05 -
EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10 -
SIST EN 1992-1-1:2005/A101:2006 | IST EN 1997-1/NA:2005-03 -
欧洲规范 EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010 -
EN 1992-1-1/NA:2008 | 瑞典 EN 1997-1:2005/AC:2009 -
CSN EN 1992-1-1/NA:2016-05 | EN 1997-1/NA:2013-06 -
BS EN 1992-1-1:2004/NA:2005 | B SEN 1997-1:2004 -
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009 -
EN 1992-1-1:2004/NA:2009 | EN 1997‑1/NA:2004
-
除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。
- 自动由荷载工况计算主导荷载
- 附加支座反力
- 考虑最有利的钢筋垫和钢筋组合，确定上下板的配筋方案
- 配筋方案的单独调整
- 钢筋详细图中的基础钢筋结果
- 以表格和图形的形式显示计算结果
- 基础、柱子和钢筋的三维渲染可视化
可以图形方式通过使用 RFEM/RSTAB 图形用户界面中的[选择]选择支座并指定要设计的荷载工况来分配基础。 此外，您还可以在相关的输入窗口中快速轻松地定义基础细节。
除了 RFEM/RSTAB 中的所有支座反力外，您还可以在计算支座支座尺寸时考虑其他荷载。 并提供了以下附加荷载：
- 覆土造成的永久面荷载
- 负的面荷载;由于例如交通
- 考虑地下水位的提高
- 基础板上任意位置的集中荷载
- 基础板上的线荷载任意分布
程序会为顶部和底部的板件配筋创建配筋方案。 程序会自动搜索最佳的钢筋组合，包括钢筋垫和添加的钢筋。 如果需要，钢筋通过收缩分布在两个配筋区。 可以通过以下方式单独修改配筋方案：
- 应用其他垫类型
- 单独控制添加的钢筋的直径和间距
- 任意选择钢筋区宽度
- 钢筋的单个截面
并且包括配筋在内，以出色的渲染质量显示基础。 该模块可以在效果图中以及多达七种不同尺寸的钢筋图中准备施工。 并且可以对已使用钢筋的数量、位置、直径和间距进行修改。 用户可以通过勾选“选项卡”，
基础板和杯口的尺寸可以由附加模块确定或用户自定义。 每次计算的结果窗口一目了然，包括所有中间值。 打印报告中对此进行了详细介绍，提供了可验证的结构分析。
可以进行以下验算：
- 平衡极限状态设计
- 抗拔极限状态设计
- 地基破坏（土壤接触压力）设计
- 强偏心荷载验算
- 基础抗扭设计和不间断缝限值
- 滑动验算
- 沉降计算
- 翼缘板和翼缘板的弯曲破坏验算
- 冲切设计
基础和杯口的尺寸可以是由用户定义或由模块确定。 您可以手动编辑计算的配筋。 设计会自动进行更新。
