Dependendo do tipo de modelo definido (2D ou 3D), a representação dos momentos de apoio pode assim ser ajustada de forma vantajosa para a avaliação gráfica e documentação.

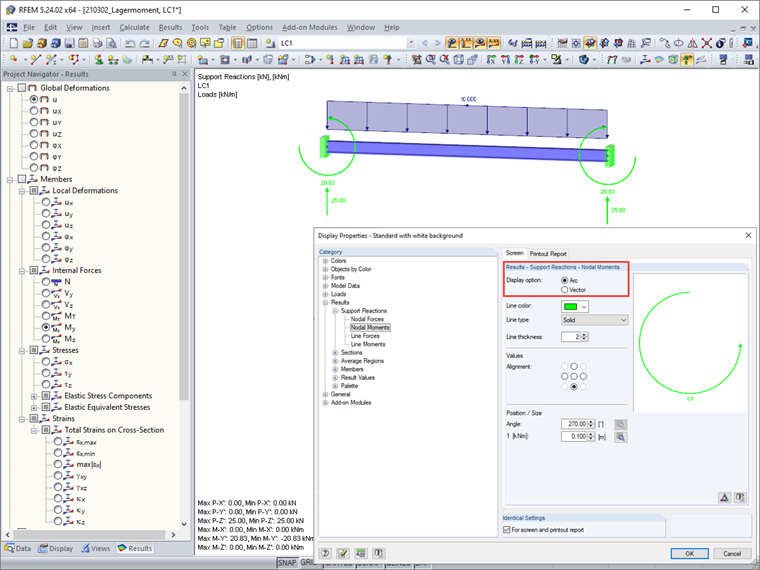

Representação dos momentos de apoio

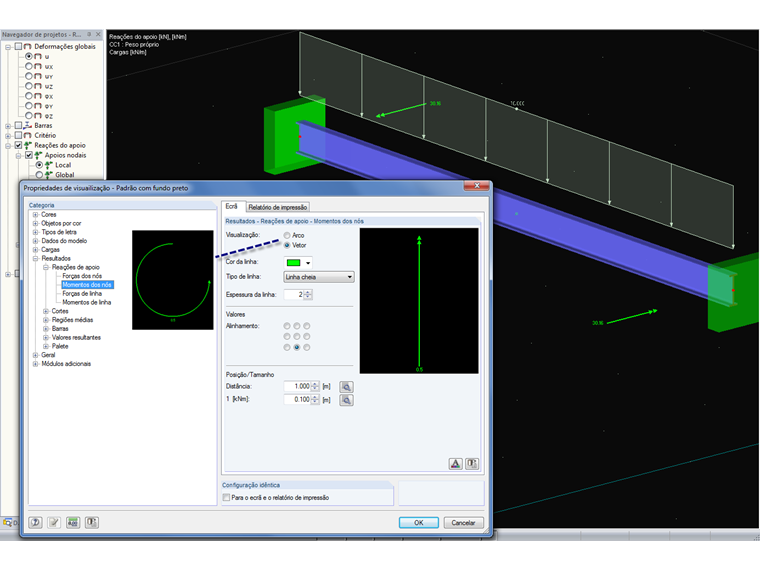

In den Anzeigeeigenschaften kann unter Ergebnisse → Lagerreaktionen → Knotenmomente festgelegt werden, ob ein Lagermoment als Bogen oder als Vektor dargestellt werden soll.
