V závislosti na nastaveném typu modelu (2D nebo 3D) tak lze zobrazení podporových momentů nastavit pro grafické vyhodnocení a dokumentaci.
Databáze znalostí

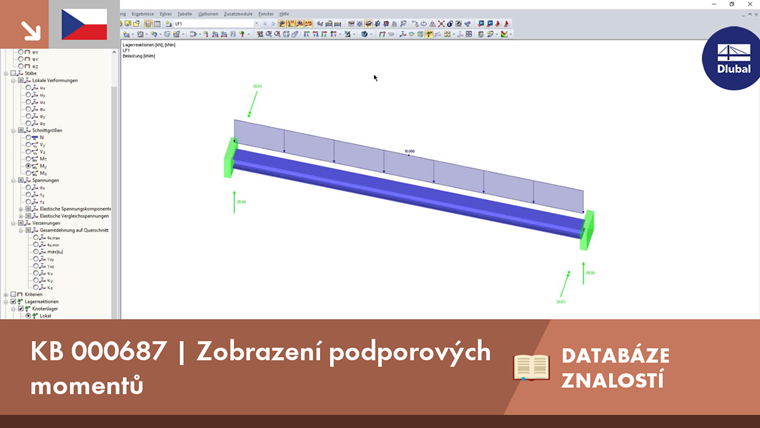

Zobrazení podporových momentů

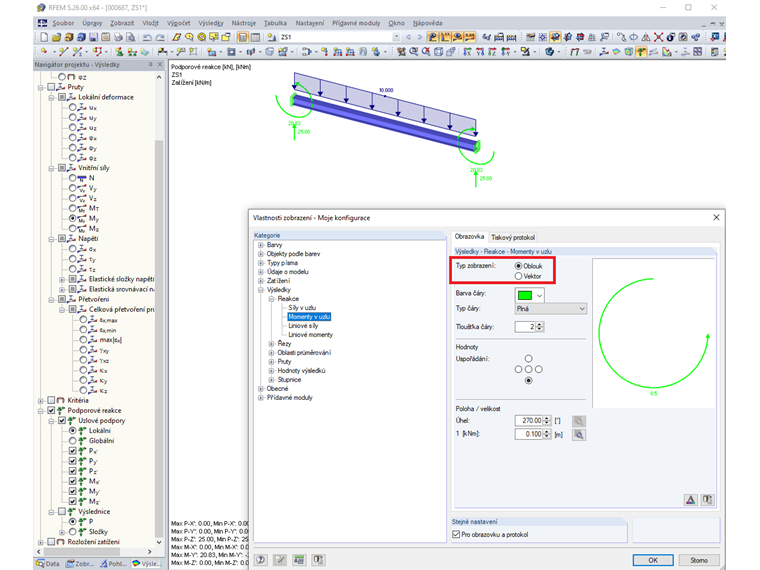

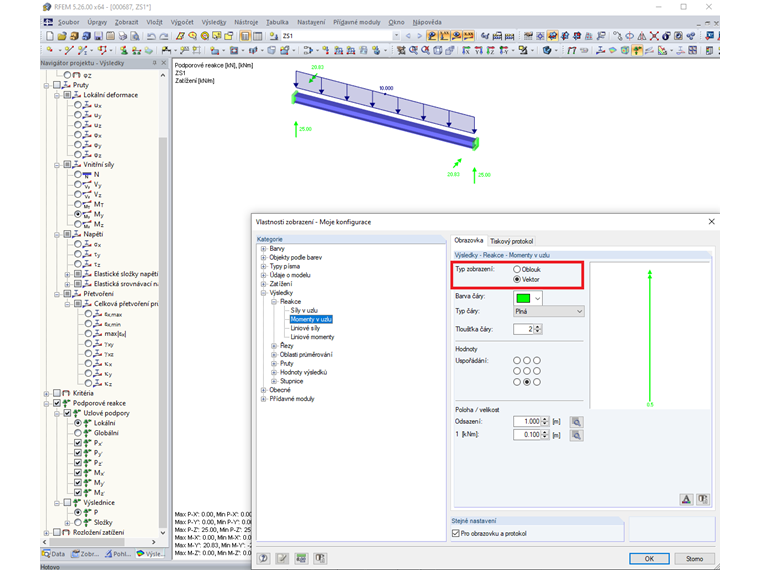

Ve Vlastnostech zobrazení lze vybrat Výsledky → Reakce → Momenty v uzlech a určit, zda se má podporový moment zobrazit jako oblouk nebo jako vektor.
Databáze znalostí
Autor
Ing. Hoffmann se zabývá vývojem produktů pro dynamiku, membránové konstrukce a RWIND. Kromě toho vyřizuje v rámci zákaznické podpory podněty od uživatelů.
