Dependiendo del tipo de modelo establecido (2D o 3D), la representación de los momentos en los apoyos se puede ajustar ventajosamente para la evaluación gráfica y la documentación.

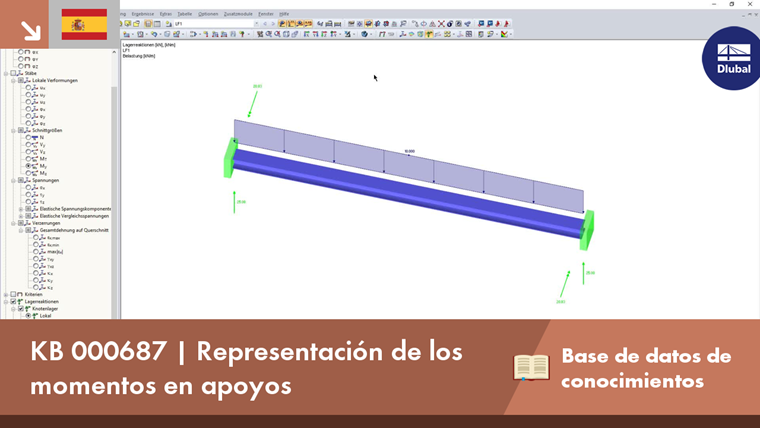

Representación de los momentos en apoyos

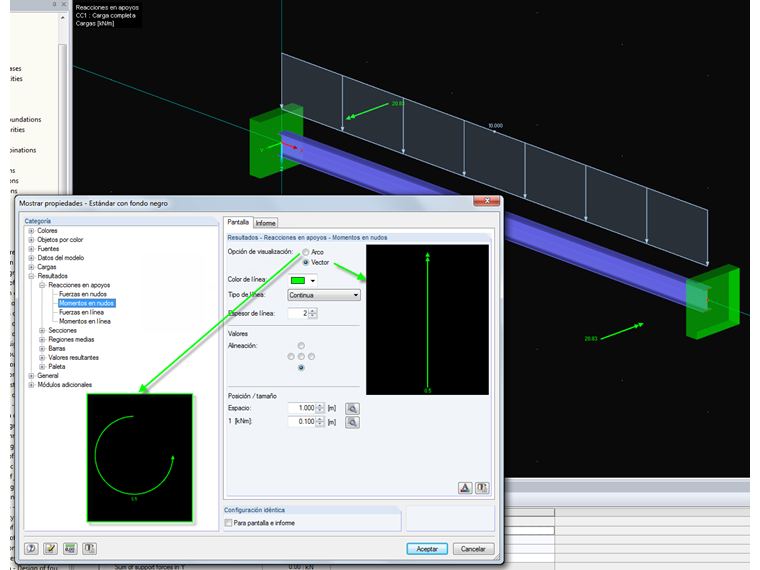

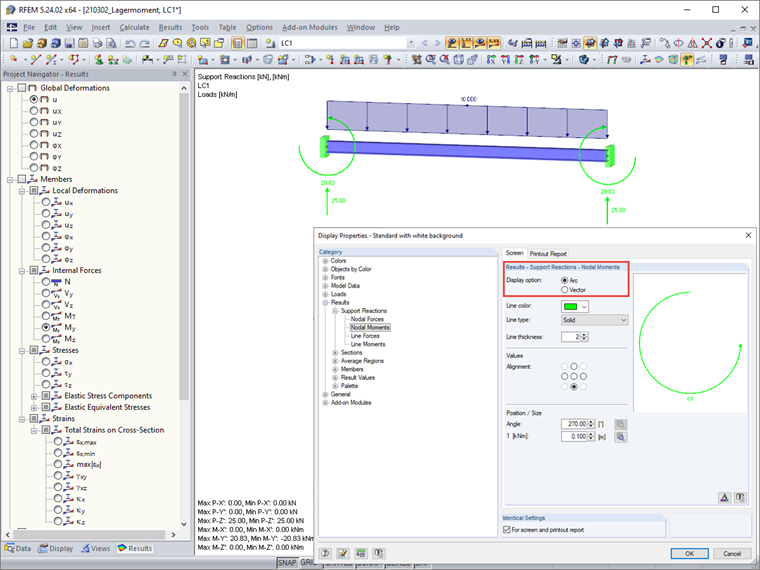

In den Anzeigeeigenschaften kann unter Ergebnisse → Lagerreaktionen → Knotenmomente festgelegt werden, ob ein Lagermoment als Bogen oder als Vektor dargestellt werden soll.
Autor
El Sr. Hoffmann es responsable del desarrollo en las áreas de análisis dinámico, estructuras de membranas y RWIND. Además, proporciona soporte técnico a nuestros clientes.
