Selon le type de modèle défini (2D ou 3D), l'affichage des moments d'appui peut ainsi être judicieusement ajusté pour l'évaluation graphique et la documentation.

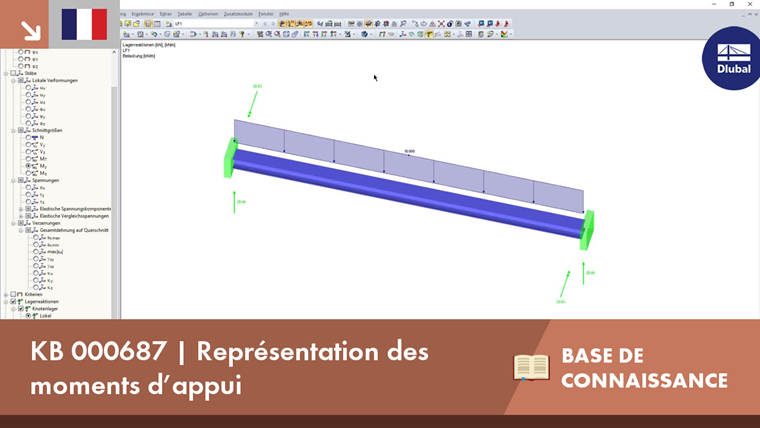

Représentation des moments d’appui

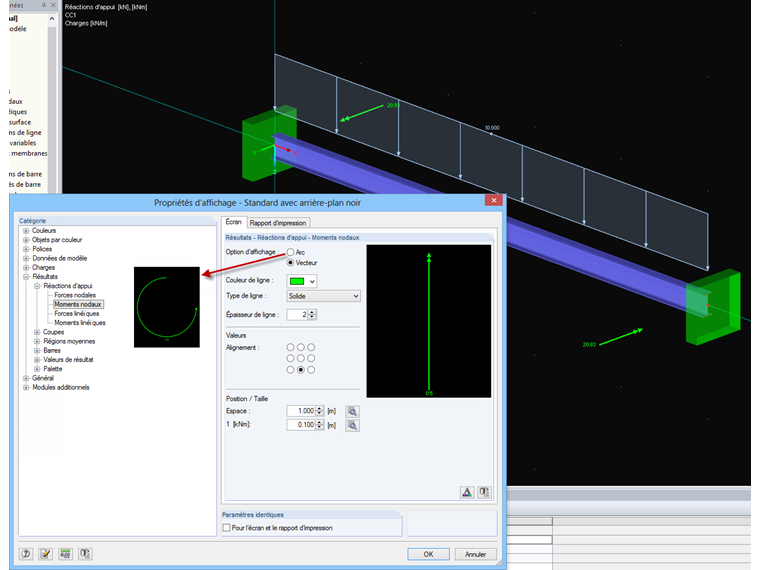

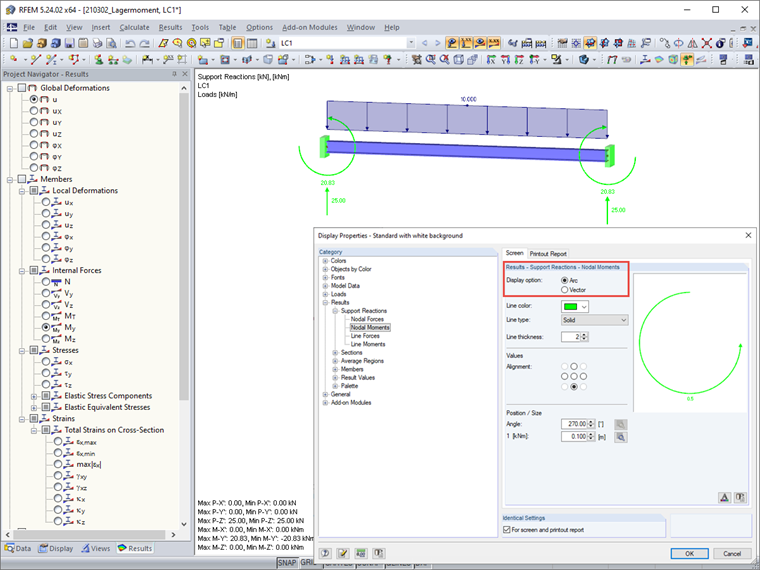

Dans les propriétés d'affichage, il est possible de sélectionner Résultats → Réactions d'appui → Moments nodaux pour spécifier si un moment d'appui doit être affiché sous forme d'arc ou de vecteur.
