A seconda del tipo di modello impostato (2D o 3D), la visualizzazione dei momenti di vincolo può quindi essere vantaggiosamente adattata per l'analisi grafica e la documentazione.

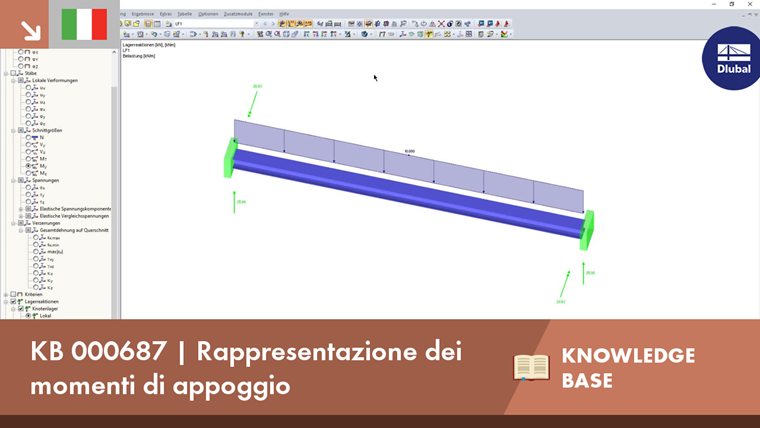

Rappresentazione dei momenti di vincolo esterno

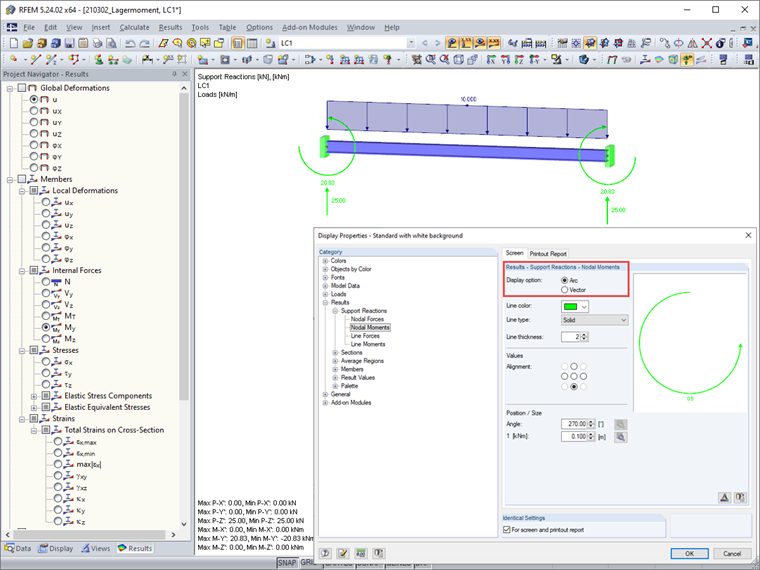

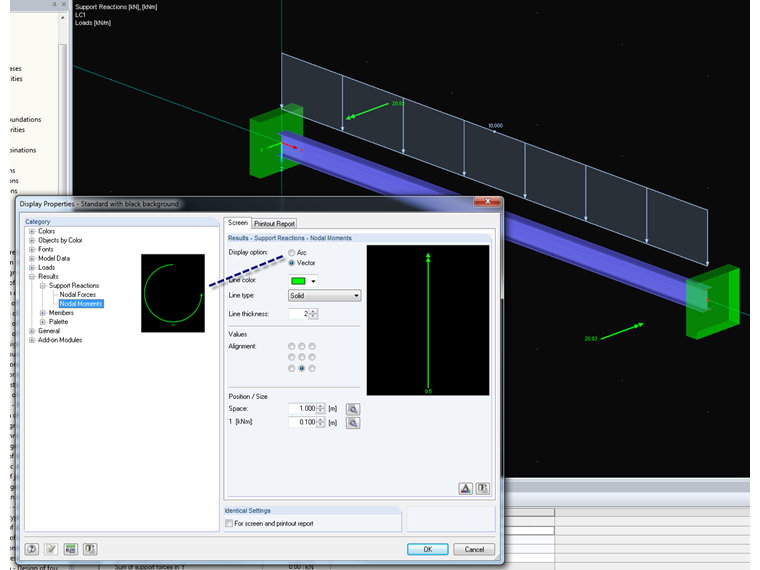

In den Anzeigeeigenschaften kann unter Ergebnisse → Lagerreaktionen → Knotenmomente festgelegt werden, ob ein Lagermoment als Bogen oder als Vektor dargestellt werden soll.
Autore
Il Sig. Hoffmann è responsabile dello sviluppo nei settori dell'analisi dinamica, delle strutture a membrana e di RWIND. Inoltre, fornisce supporto tecnico per i nostri clienti.
