Esta consideração das não linearidades correspondentes no programa pode em breve tornar -se muito complexa. É, no entanto, possível considerar tal apoio de acordo com as não linearidades, como apresentado na figura.
Modelação de estruturas de madeira de secção laminada - apoios

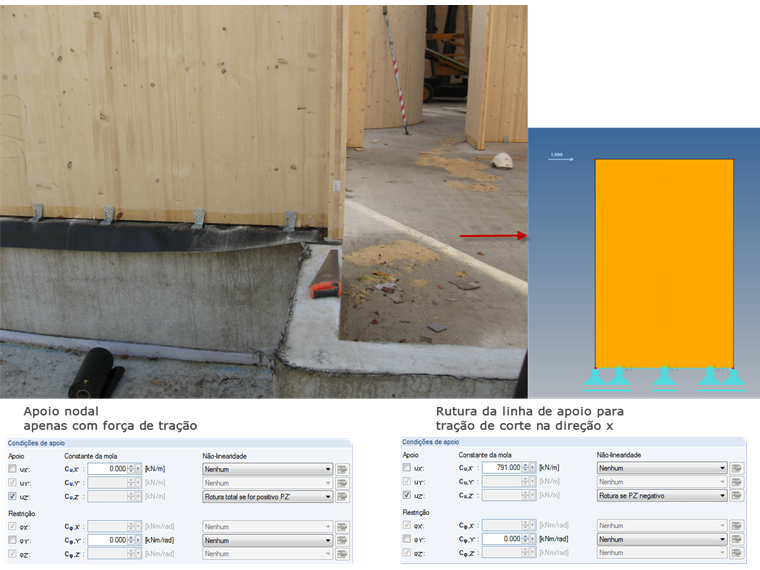

O apoio do painel de madeira laminada cruzada chama-se atenção especial. Üblicherweise wird eine Brettsperrholzwand mit Schubverankerungen gegen das Abscheren und mit Zugankern gegen abhebende Kräfte gesichert.
