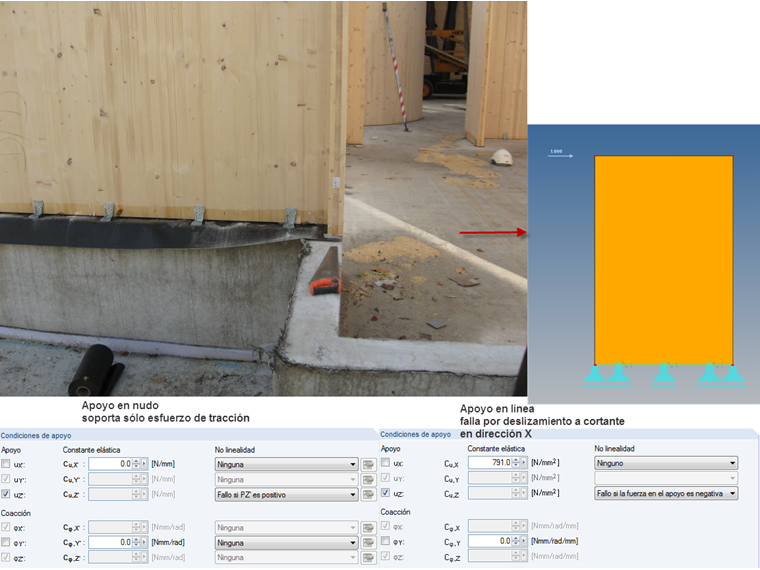

Esta consideración de las no linealidades correspondientes en el programa pronto podría volverse muy compleja. Sin embargo, tal y como se muestra en la figura, es posible considerar el apoyo comentado de acuerdo con las no linealidades.
Modelado de estructuras de madera contralaminada - Apoyos

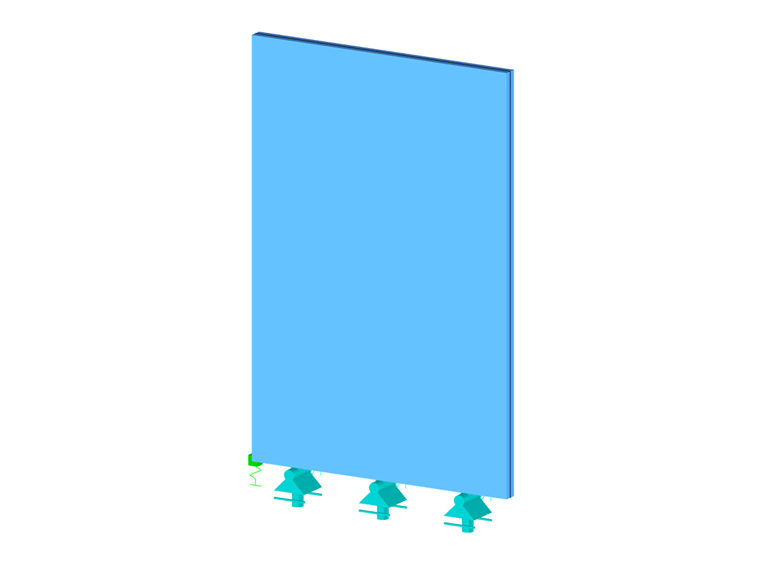

El apoyo del panel de madera contralaminada merece una atención especial. Normalmente, un muro de madera contralaminada está asegurado contra la cortadura por medio de conectadores y contra las fuerzas de levantamiento por medio de anclas con tirantes.
Autor
El Sr. Kuhn es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a nuestros clientes.
