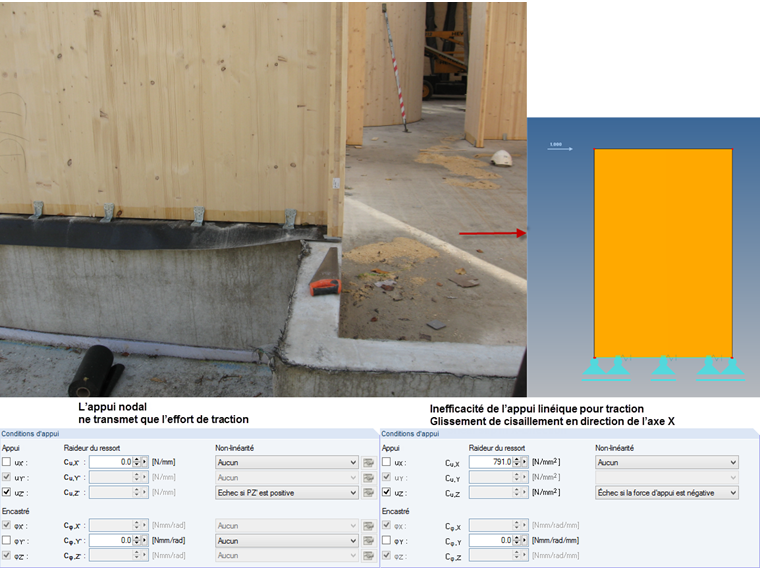

Cette considération des non-linéarités correspondantes dans le programme pourrait rapidement devenir complexe. En revanche, il est possible de considérer cet appui en se basant sur les non-linéarités, comme indiqué sur la figure.
Modélisation de structures en bois lamellé-croisé

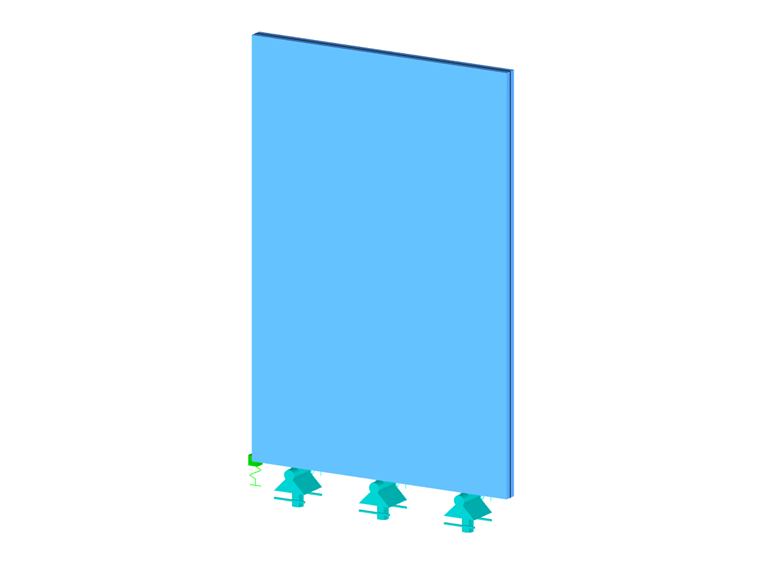

Le support du panneau en bois lamellé-croisé nécessite une attention toute particulière. D’ordinaire, un mur en bois lamellé-croisé est protégé contre le cisaillement et les forces de soulèvement au moyen de connecteurs de cisaillement et à l’aide de tirants.
