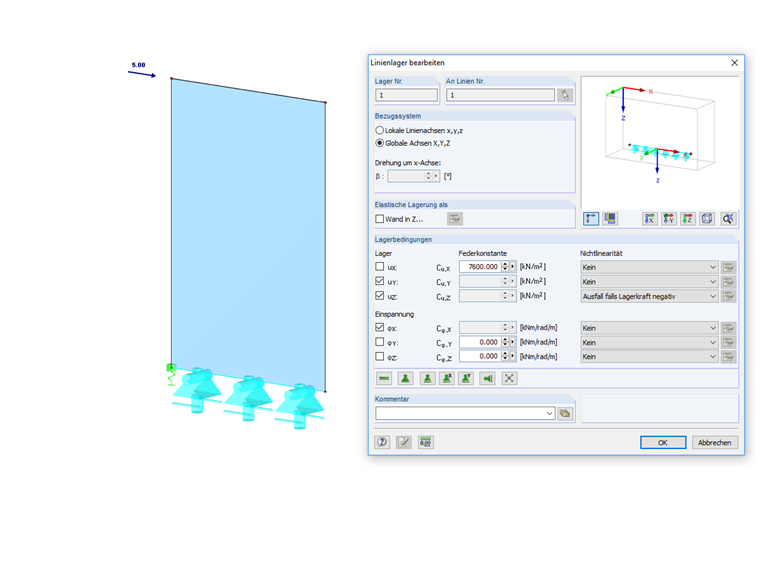

Eine derartige Berücksichtigung entsprechender Nichtlinearitäten im Programm kann schnell sehr komplex werden. Es ist jedoch möglich, eine derartige Lagerung entsprechend der Nichtlinearitäten, wie auf dem Bild dargestellt, zu berücksichtigen.

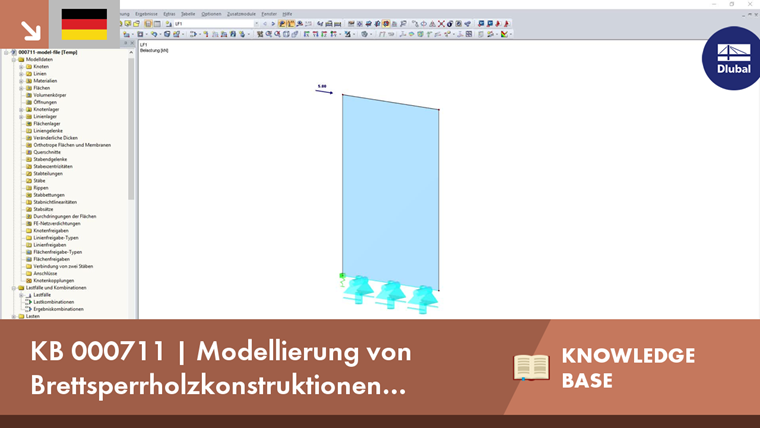

Modellierung von Brettsperrholzkonstruktionen Lagerung

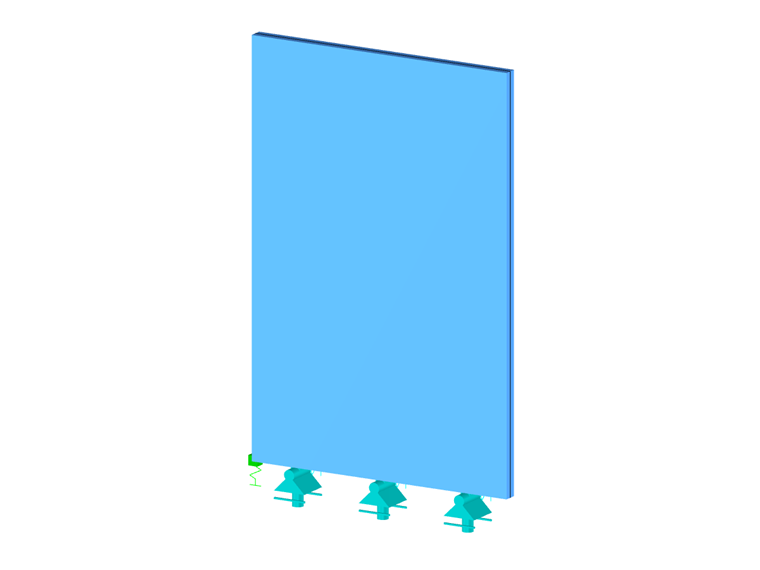

Die Lagerung der Brettsperrholzplatte verdient besondere Beachtung. Üblicherweise wird eine Brettsperrholzwand mit Schubverankerungen gegen das Abscheren und mit Zugankern gegen abhebende Kräfte gesichert.
Autor
Herr Kuhn ist mit der Entwicklung und Qualitätssicherung im Bereich Holzbau betraut und im Kundensupport aktiv.
