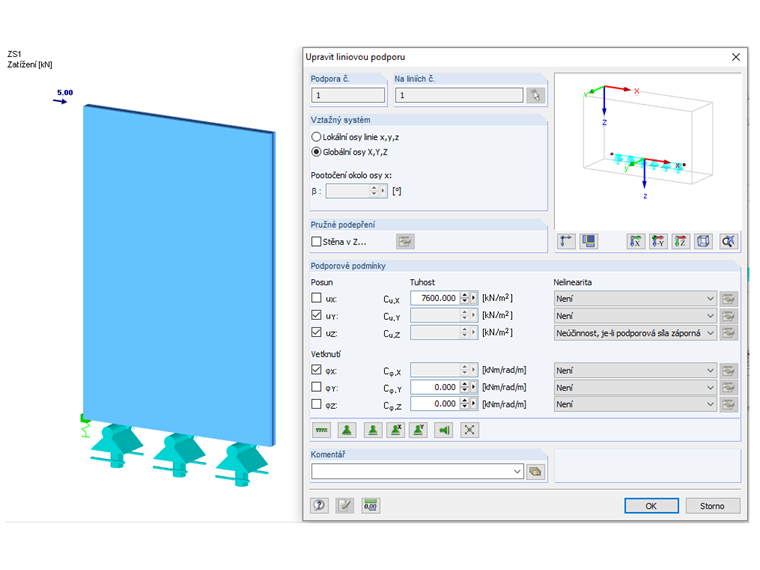

Takové zohlednění odpovídajících nelinearit v programu se může rychle stát velmi komplexní záležitostí. V našem programu je však možné uvažovat podepření s odpovídajícími nelinearitami, jak je vidět na obrázku.
Modelování podpor v křížem lepených dřevěných konstrukcích
Uložení desek z křížem lepeného dřeva si zaslouží zvláštní pozornost. Běžně se stěna z křížem lepeného dřeva upevňuje smykovým kotvením proti namáhání ve smyku a tahovými kotvami proti vztlakovým silám.
