Parâmetros de secções

No RFEM e no RSTAB, a parametrização oferece muitas opções, especialmente para elementos estruturais recorrentes. Na ferramenta de parametrização, é possível aceder aos valores internos de um modelo, por exemplo, os valores de uma secção selecionada. O exemplo a seguir mostra como isso pode funcionar.

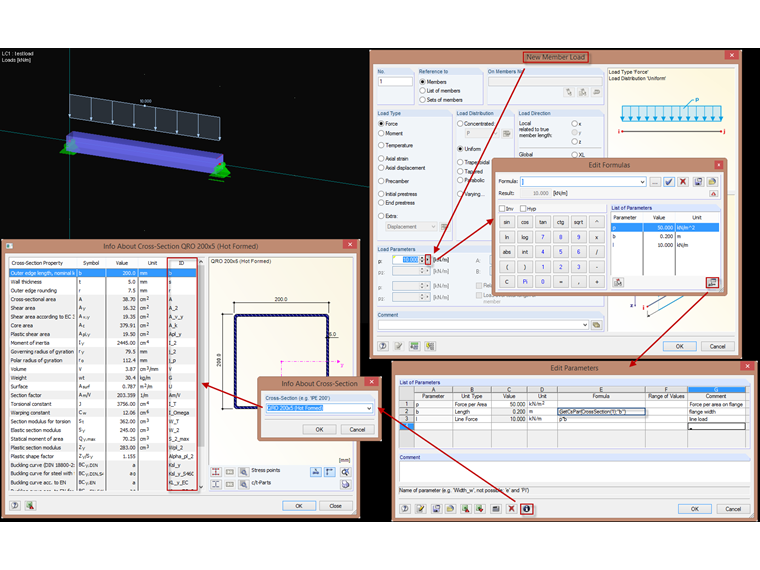

O objetivo é ter uma carga de superfície de p = 50 kN/m² atuando apenas em um banzo de viga. Esta secção é um tubo quadrado com uma largura de banzo de 200 mm; esta largura deve ser retirada das propriedades da secção para converter a carga de superfície numa carga de linha correspondente. Existem também várias formas de o fazer. A Figura 01 mostra um deles.

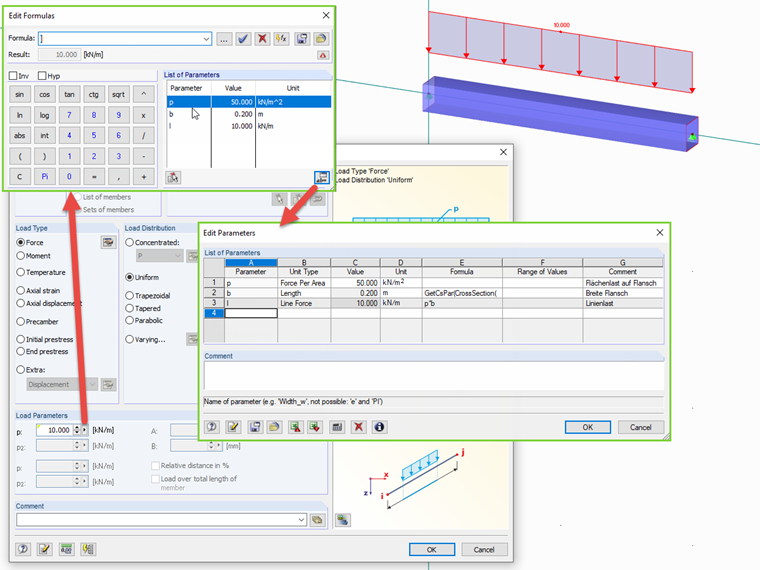

Primeiro, insira uma nova 'Carga de linha - Graficamente'. Na seção Carregar parâmetros, clique no pequeno triângulo preto à direita do valor para abrir a janela "Editar fórmulas" (Figura 02).

Aqui também pode introduzir a fórmula diretamente. No entanto, este não é o objetivo do nosso exemplo. Para controlar os valores de entrada através de uma lista de parâmetros, é necessário primeiro criar esses parâmetros. Clique no botão [Editar parâmetros] para abrir a janela com o mesmo nome.

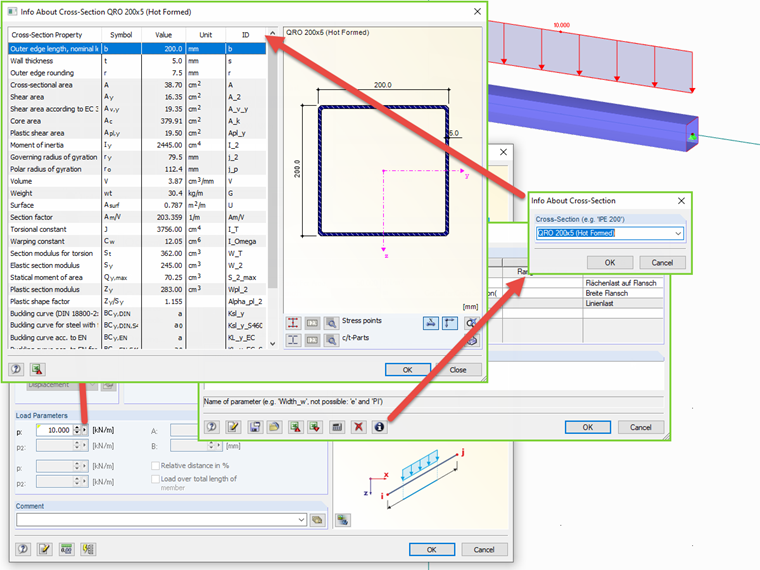

Defina três parâmetros: p para carga de superfície (força por área) em kN/m², b para comprimento em mm e l para carga de linha (força de linha) em kN/m. Como pode ver na lista de parâmetros, as fórmulas para b e l são gravadas e, portanto, as células "Valor" estão sombreadas a cinzento. A fórmula de b para a largura do banzo é especialmente importante aqui. Isso envolve duas fórmulas especiais. A fórmula CrossSection () está incorporada na fórmula GetCsPar (;). CrossSection (n) é considerado como uma string a partir da n-ésima linha da tabela de secções. GetCsPar ("Cross-section", "ID") requer a secção como string e o valor ID que é procurado. Pode obter a ID na janela 'Editar parâmetros' através do botão Informação, conforme apresentado na Figura 03.

Existem muitos parâmetros que podem ajudar a encontrar também as cargas excêntricas, por exemplo. Após criar os parâmetros, pode aplicar o parâmetro l na janela "Editar fórmulas" da carga de linha e, em seguida, fechar a janela e também a janela de carga de linha e verá agora a carga de linha correta.

Pode fazer qualquer alteração na carga de superfície através de "Editar" -> "Editar parâmetros" e a carga de linha é ajustada automaticamente com um clique em [OK], tal como acontece após a modificação da secção na linha 1 do tabela de secções.
