Parametry z Przekrojów

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W programach RFEM i RSTAB parametryzacja zapewnia wiele opcji, zwłaszcza w przypadku powtarzających się elementów konstrukcyjnych. W narzędziu do parametryzacji można uzyskać dostęp do wewnętrznych wartości modelu, na przykład wartości wybranego przekroju. Poniższy przykład pokazuje, jak to działa.

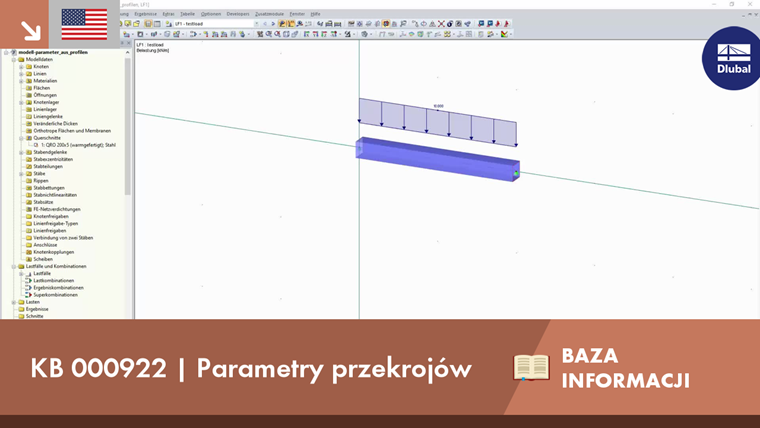

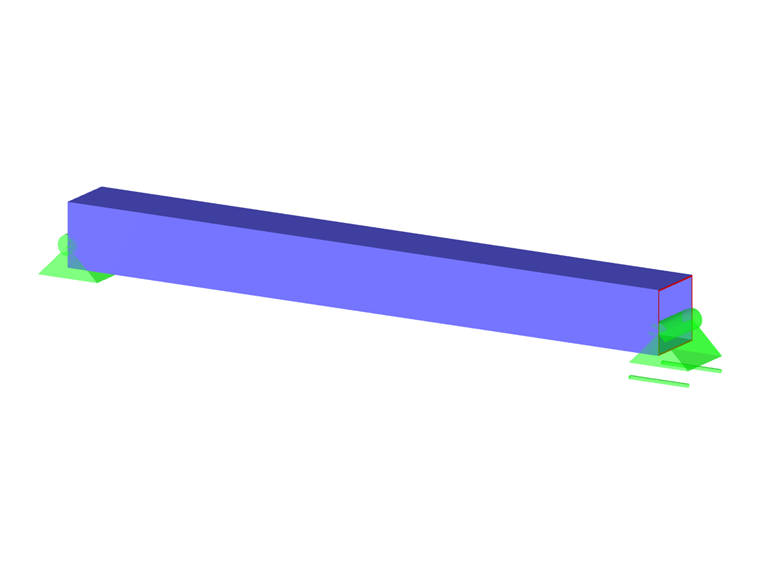

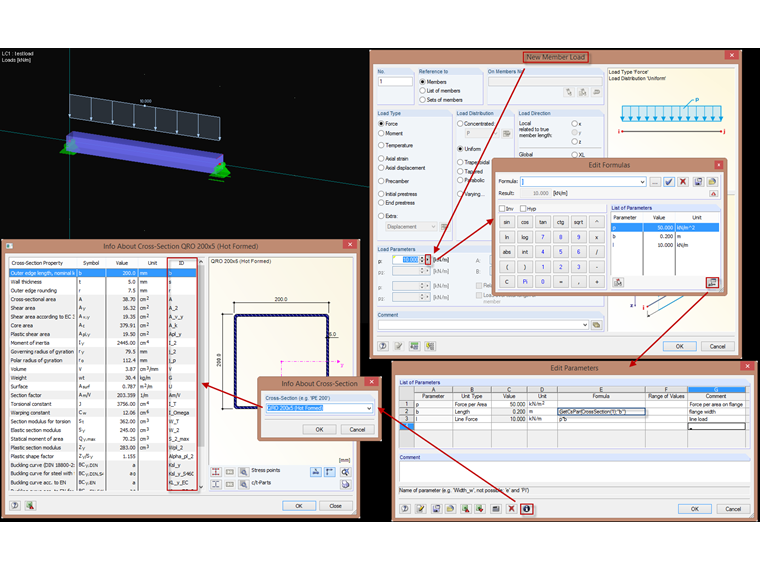

Celem jest uzyskanie obciążenia powierzchniowego p = 50 kN/m², działającego tylko na pasie belki. Ten przekrój to kwadratowa rura o szerokości półki 200 mm; Szerokość tę należy pobrać z właściwości przekroju, aby przekształcić obciążenie powierzchniowe w odpowiednie obciążenie liniowe. Można to zrobić na kilka sposobów. Rysunek 01 przedstawia jeden z nich.

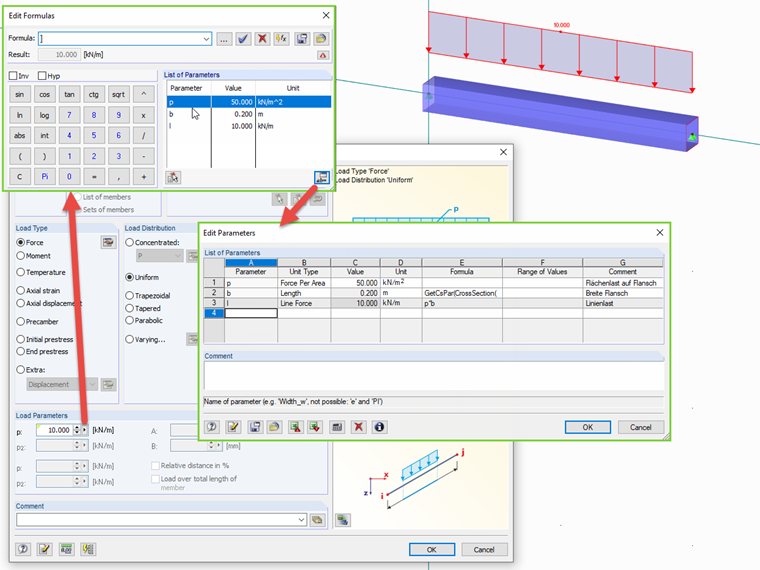

Przede wszystkim należy wstawić nowe „Obciążenie liniowe - Graficznie”. W sekcji Parametry obciążenia należy kliknąć mały czarny trójkąt po prawej stronie wartości, aby otworzyć okno „Edytować wzory” (Rysunek 02).

W tym miejscu można również bezpośrednio wprowadzić wzór. Nie jest to jednak celem naszego przykładu. Aby kontrolować wartości wejściowe za pomocą listy parametrów, należy najpierw utworzyć te parametry. Kliknij przycisk [Edytuj parametry], aby otworzyć okno o tej samej nazwie.

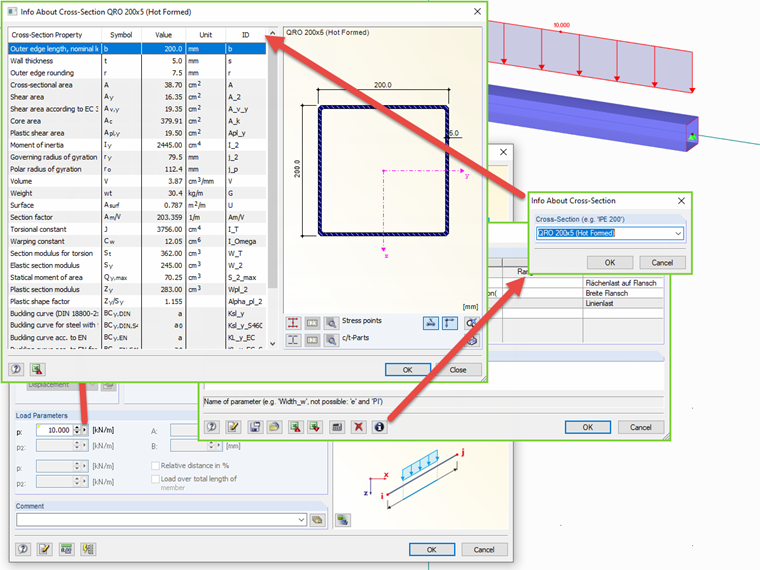

Należy zdefiniować trzy parametry: p dla obciążenia powierzchniowego (siła na powierzchnię) w kN/m², b dla długości w mm oraz l dla obciążenia liniowego (siła liniowa) w kN/m. Jak widać na liście parametrów, wzory na b i l są rejestrowane, w związku z czym komórki „Wartość” są zacieniowane. Wzór b na szerokość półki jest tutaj szczególnie ważny. Wymaga to dwóch specjalnych wzorów. Formuła CrossSection () jest osadzona w formule GetCsPar (;). Przekrój (n) jest pobierany jako ciąg z n-tego wiersza tabeli przekrojów. GetCsPar ("Przekrój", "ID") wymaga podania przekroju jako ciągu znaków oraz poszukiwanej wartości ID. Numer identyfikacyjny można uzyskać w oknie „Edytować parametry” za pomocą przycisku Informacje, jak pokazano na rysunku 03.

Na przykład istnieje wiele parametrów, które mogą pomóc w znalezieniu obciążeń mimośrodowych. Po utworzeniu parametrów można zastosować parametr l w oknie „Edytować wzory” obciążenia liniowego, a następnie zamknąć okno, a także okno obciążenia liniowego, a zostanie wyświetlone prawidłowe obciążenie liniowe.

Za pomocą opcji "Edycja" -> "Edytować parametry" można wprowadzać dowolne zmiany w obciążeniu powierzchniowym, a obciążenie liniowe jest automatycznie dostosowywane po kliknięciu przycisku [OK], podobnie jak w przypadku modyfikacji przekroju w wierszu 1 okna. tabela przekrojów.

Autor

Dipl.-Ing. Thomas Günthel

Dipl.-Ing. Thomas Günthel

Customer Support

Pan Günthel zapewnia wsparcie techniczne dla naszych klientów.

Słowa kluczowe

Parametry GetCsPar Przekrój Formuła
