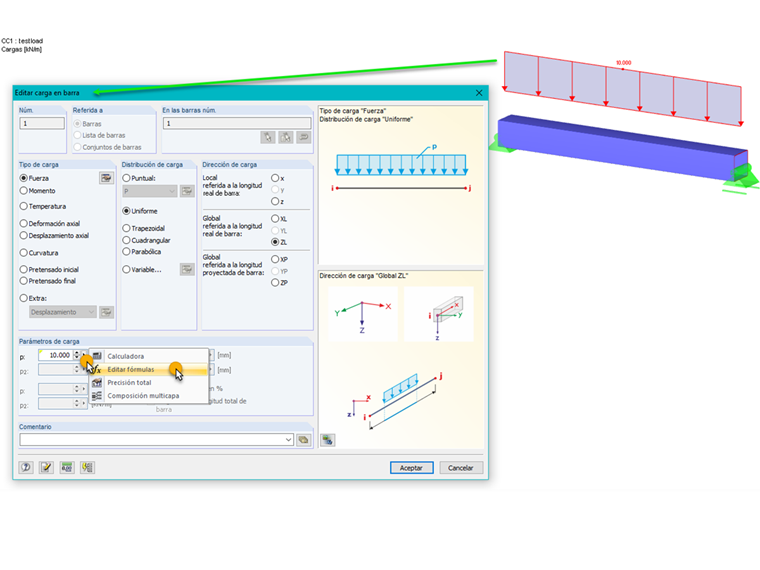

El objetivo es tener una carga superficial de p = 50 kN/m² actuando sólo en un ala de la viga. Esta sección es un tubo cuadrado con un ancho de 200 mm en el ala; debería tomar este ancho de las propiedades de la sección para convertir la carga superficial en una carga lineal correspondiente. Aquí también hay varias formas de empezar. La figura 01 muestra una de ellos.

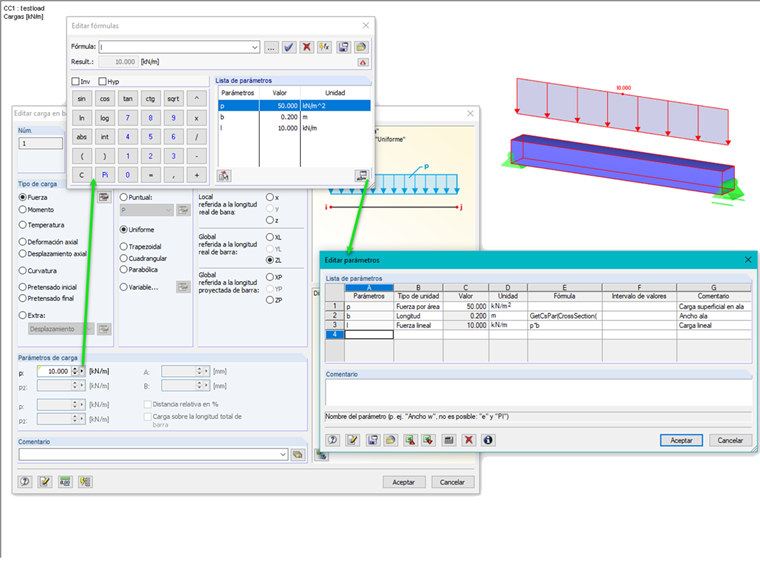

En primer lugar, inserte una nueva "Carga lineal - Gráficamente". En la sección Parámetros de carga, haga clic en el pequeño triángulo negro a la derecha del valor para abrir la ventana "Editar fórmulas" (figura 02).
Aquí también puede introducir la fórmula directamente. Sin embargo, este no es el objetivo de nuestro ejemplo. Para controlar los valores de entrada utilizando una lista de parámetros, primero debe crear éstos. Haga clic en el botón [Editar parámetros] para abrir esta ventana.

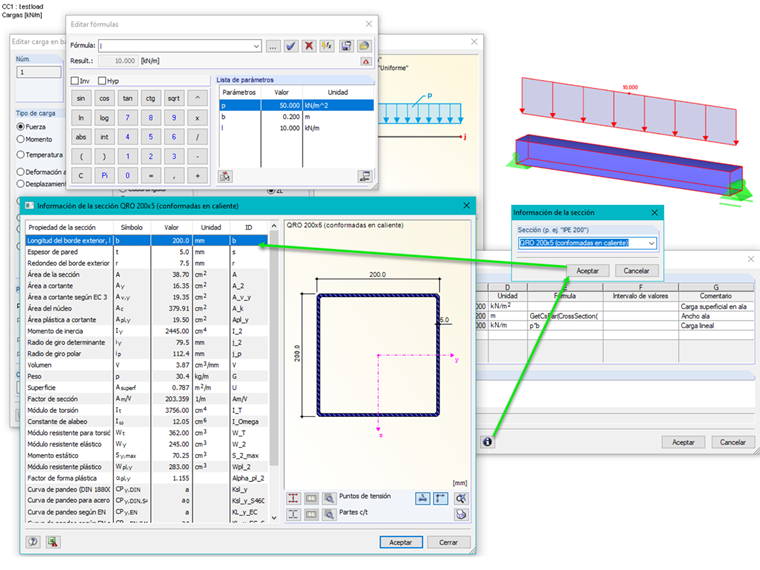

Defina tres parámetros: p para la carga superficial (fuerza por área) en kN/m², b para la longitud en mm y l para la carga lineal (fuerza lineal) en kN/m. Como puede ver en la lista de parámetros, las fórmulas para b y l están registradas y, por lo tanto, las celdas de "Valor" están sombreadas en gris. Aquí es importante la fórmula de b para el ancho del ala. Esto involucra dos fórmulas especiales. La fórmula CrossSection() está incrustada en la fórmula GetCsPar(;). CrossSection(n) se toma como una cadena de caracteres de la fila enésima (n) de la tabla de secciones. GetCsPar("Cross-section", "ID") requiere la sección como una cadena de caracteres y el valor de ID que se busca. Puede obtener el ID desde la ventana "Editar parámetros" utilizando el botón Información, como se muestra en la Figura 03.
Hay muchos parámetros que pueden ayudarle a encontrar, por ejemplo, las cargas excéntricas. Después de crear los parámetros, puede aplicar el parámetro l en la ventana "Editar fórmulas" de la carga lineal, luego cerrar la ventana y también la ventana de carga lineal; ahora verá la carga lineal correcta.
Puede hacer cualquier cambio en la carga superficial por medio de "Edición" -> "Editar parámetros" y la carga lineal se ajustará automáticamente con un clic al [Aceptar], al igual que después de la modificación de la sección en la fila 1 de tabla de secciones.
