Mover um quarto nó para um plano de três nós

Este exemplo descreve a criação de uma superfície plana utilizando quatro nós importados que aparentemente estão num plano comum, mas, na realidade, não estão devido a, por exemplo, um erro de modelagem prévio de alguns milímetros. Ao tentar criar uma superfície plana, aparece a mensagem de erro "Erro na definição da superfície! Os nós não se encontram num plano comum".

Para que todos os quatro nós estejam num plano, um nó tem de ser movido por uma pequena unidade numa determinada direção.

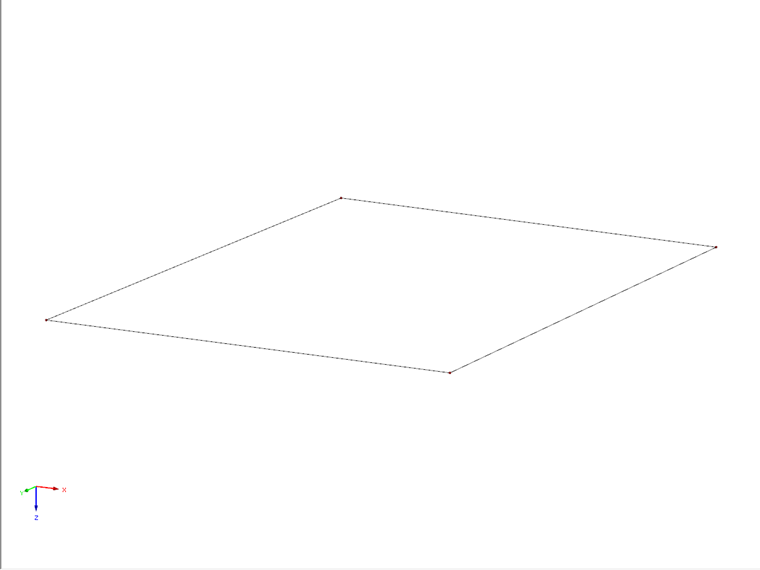

1 Quatro nós que não estão no mesmo plano

Os seguintes passos revelaram-se ser eficazes:

Projeção dos quatro nós como cópia num qualquer plano
Desenho de linhas auxiliares diagonais A e B.

No exemplo, a linha diagonal A do nó 3 ao nó 2 está acima da outra linha diagonal B do nó 1 ao nó 4.

Desenho de uma superfície auxiliar triangular entre os nós 2, 3 e o nó 7 projetado (abaixo do nó 3). Ver Figura 02.

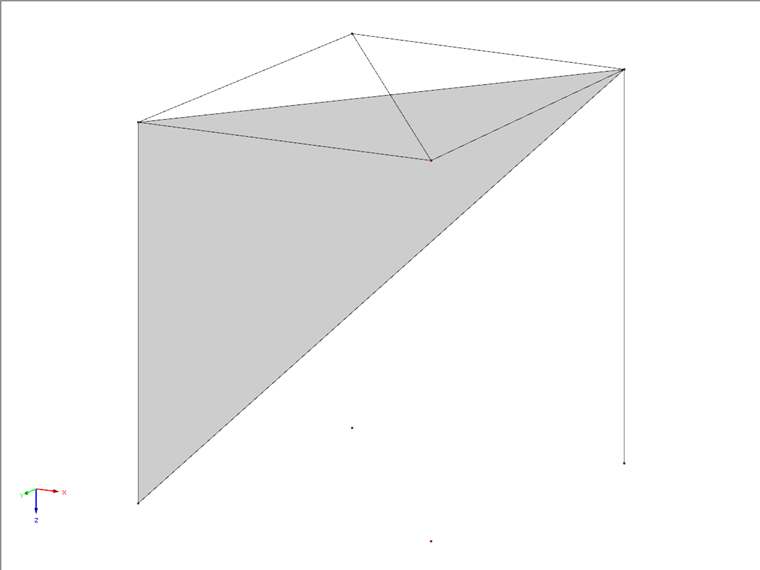

2 Objetos auxiliares

A diagonal auxiliar B cruza agora a superfície triangular. Após utilizar a função "Unir linhas/barras", é criado aqui um novo nó n.º 9.

Eliminação da superfície auxiliar triangular assim como das diagonais auxiliares A e as diagonais auxiliares divididas B.
Desenho de uma nova linha do nó 3 ao nó 9
Verlängerung dieser Linie an ihrem Ende um ein Maß, das hoch genug ist, um die vertikale Hilfslinie Nr. 8 zu kreuzen
Anwendung der Funktion "Linien/Stäbe verbinden", sodass Knoten Nr. 10 knapp unter Knoten Nr. 2 auf der Hilfslinie Nr. 8 entsteht
Deslocamento do nó 2 para o nó 10 para que ambos se fundam com o nó 10

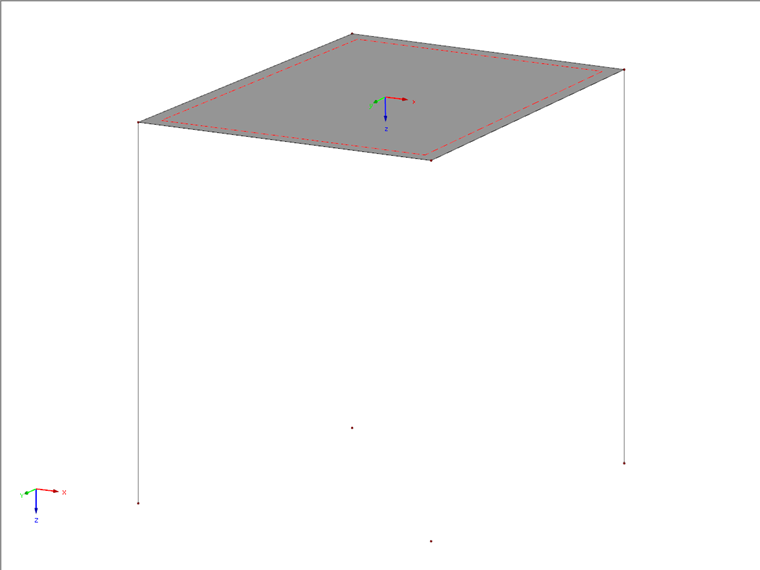

Knoten Nr. 10 ist nun der vierte Knoten innerhalb der gemeinsamen Ebene von Knoten Nr. 1, 3 und 4. Isto permite desenhar uma superfície quadrilátero plana. Ver Figura 03.
